核心板型號

V100

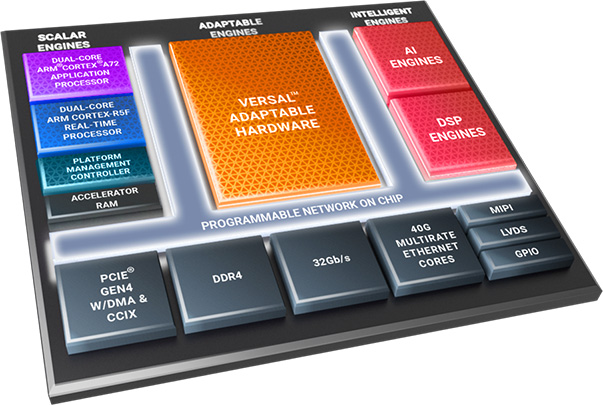

FPGA 芯片

XCVE2302-SFVA784-1LP-E-S

芯片等級

商業級 0° C-100° C

內存

4GB DDR4, 64bit

QSPI FLASh

64MB

eMMC FLASh

8GB

AI Engine-ML Tiles

34

AIE/AIE-ML Data Memory (Mb)

17

AIE-ML Shared Memory (Mb)

68

DSP Engines

464

System Logic Cells

328,720

LUTs

150,272

NoC Master / NoC Slave Ports

5

Distributed RAM (Mb)

4.6

Total Block RAM (Mb)

5.4

UltraRAM (Mb)

43.6

Accelerator RAM (Mb)

32

Total PL Memory (Mb)

85.6

DDR Memory Controllers

1

DDR Bus Width

64

Application cores

Dual-core Arm? Cortex-A72

Real-Time cores

Dual-core Arm Cortex-R5F

Connectivity

Ethernet x2; UART x2; CAN-FD x2; USB 2.0 x1; SPI x2; I2C x2

GTYP Transceivers

8

PCI Express

1x Gen4 x8

40G Multirate Ethernet MAC

1

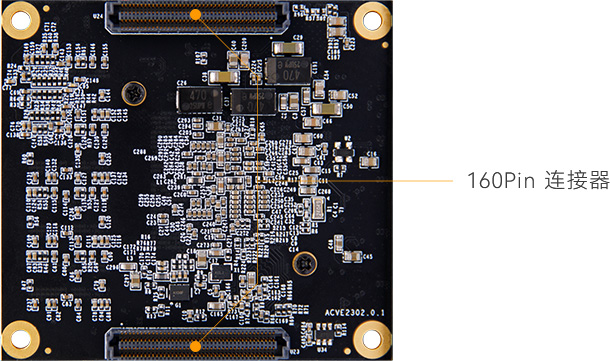

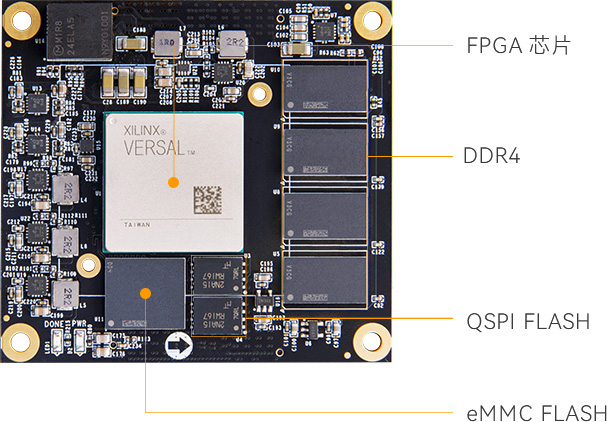

DDR4

4 片 1GB DDR4 存儲芯片，運行數據速率可達 3200Mbps

QSPI Flash

2 片 32MB 大小的 QSPI FLASH 芯片, 存儲 FPGA 配置 Bin 文件以及其它用戶數據文件。

eMMC Flash

1 片大容量的 8GB 大小的 eMMC FLASH 芯片，存儲 ARM 的應用程序、系統文件以及其它的用戶數據文件

時鐘配置

1 個無源晶體為 PS 系統提供 32.768KHz 的實時時鐘源
1 個晶振為 PS 部分提供 33.333 MHz的時鐘輸入
1 個差分 200MHz PL 系統時鐘源，用于 DDR4 控制器參考時鐘

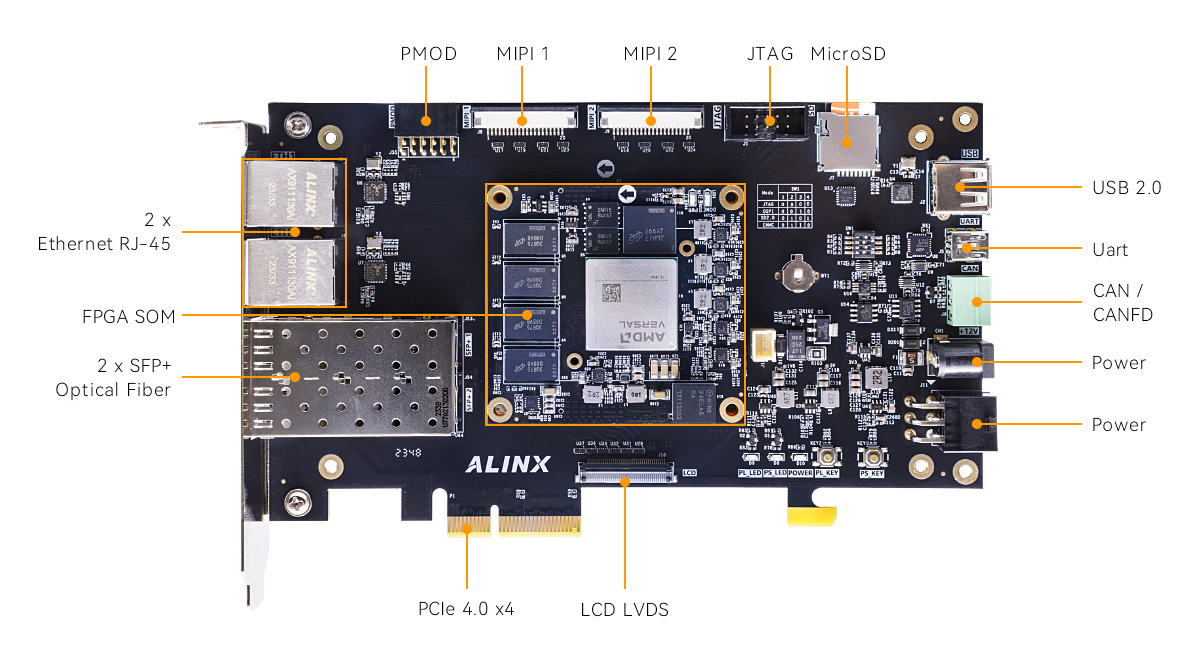

以太網接口

2 路千兆以太網接口，為用戶提供網絡通信服務，支持 10/100/1000 Mbps 網絡傳輸速率; 全雙工和自適應

Uart 接口

1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試

PCIe x4 接口

支持 PCI Express 4.0 標準，提供標準的 PCIe x4 高速數據傳輸接口

Micro SD 卡座

1 路 Micro SD 卡座，用于存儲操作系統鏡像和文件系統

USB 2.0 接口

1 路高速 USB 2.0 接口, 可用于開發板連接鼠標、鍵盤和 U 盤 等 USB 外設

MIPI 接口

2 路 MIPI 接口，支持 MIPI 4xLane, 可以連接 ALINX 的 MIPI 攝像頭（AN5020）

LVDS 接口

1 路 LVDS 接口，用于連接 ALINX 的 LVDS 顯示屏

光纖接口

2 路 SFP+ 光纖接口，每路的光纖數據通信接收和發送的速度高達 12.5Gb/s

CAN 通信接口

1 路 CAN/CAN FD 總線接口，采用 3Pin 的綠色接線端子

PMOD 擴展口

1 個 12針 2.54mm間距的擴展 IO 口，擴展口包含 2路 3.3V 電源，2路地，8路 3.3V IO 口

JTAG 調試口

1 個 10針 2.54mm 標準 JTAG 口，用戶通過下載器對 FPGA 系統進行調試和下載

EEPROM

1 片 EEPROM，型號為 24LC04

溫度傳感器

1 片溫度傳感器芯片 LM75，檢測周圍環境溫度

按鍵

擴展板上 2 個用戶按鍵

LED 燈

核心板 2 個，擴展板 3 個

輸入電壓

+12V 電壓輸入

供電

12V/3A 供電

輸入電流

3A 最大電流

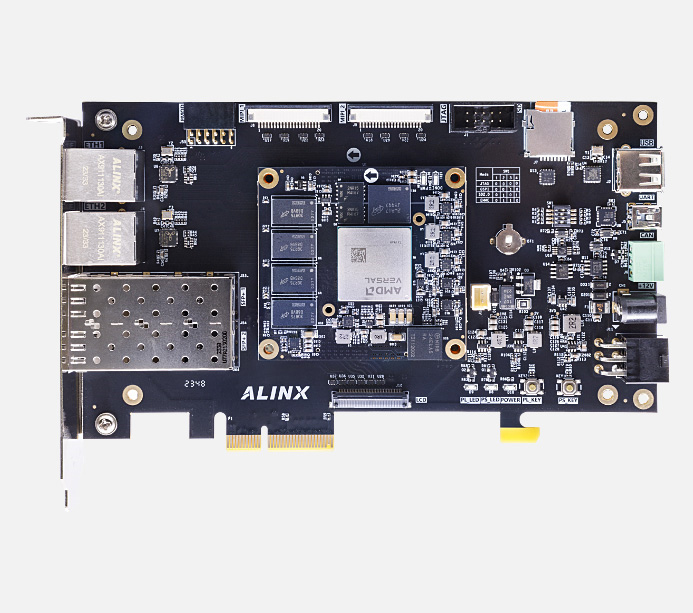

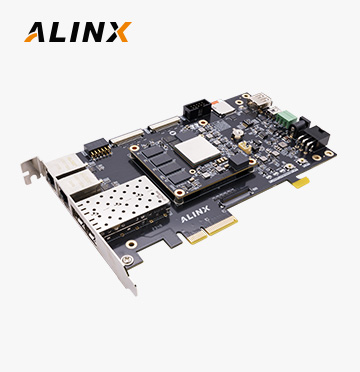

FPGA 開發板

1 塊

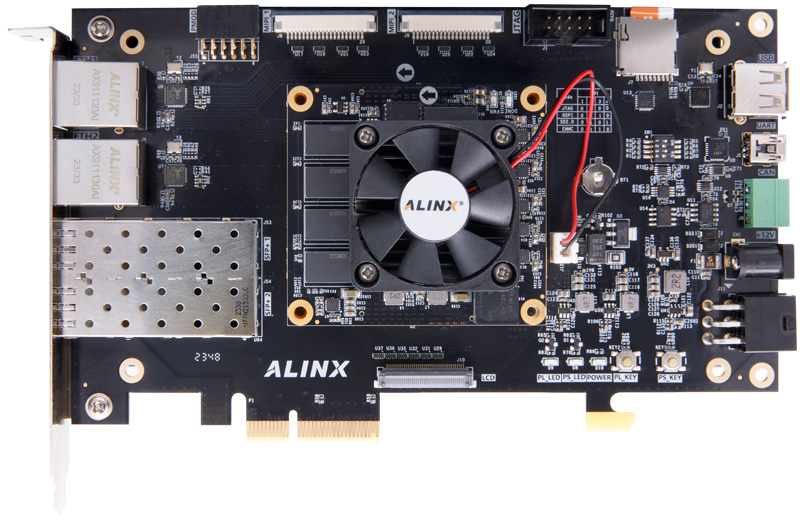

散熱風扇

1 個

TF 卡

1 個

PCIe 擋板

1 個

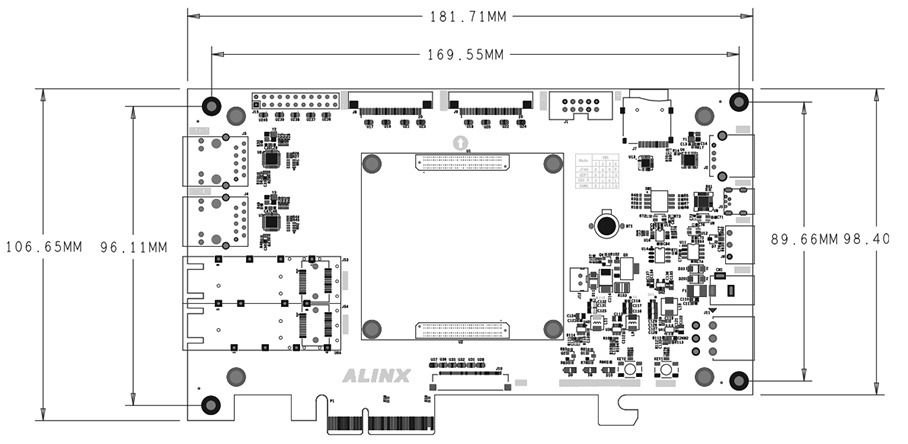

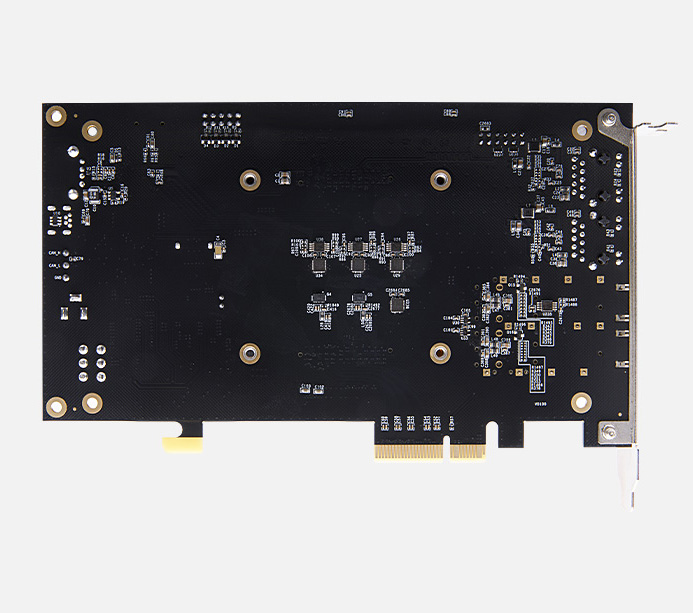

尺寸大小

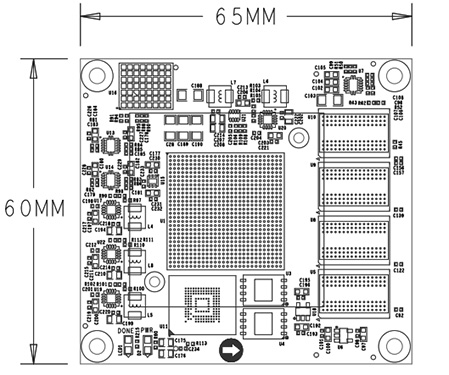

181.71x 106.65mm 核心板：65x 60mm

疊層數量

核心板 16 層 PCB 板設計，擴展板 8 層 PCB 板設計， 預留獨立電源層和 GND 層
