XCZU5EV
產品型號
AXU5EVB-E產地
上海EAN碼
6971390275962價格
￥6999.00
XILINX ZYNQ7010 7000 FPGA 開發板入門 XC7Z010 AX7010
XILINX ZYNQ7010 7000 ARM FPGA開發板 XC7Z010 AX7Z010B
ALINX Xilinx Zynq UltraScale+ MPSoC AI FPGA開發板 ZU9EG XCZU9EG AXU9EGB
Xilinx Zynq UltraScale+ MPSoC PCIE AI FPGA開發板 ZU7EV XCZU7EV Z7-P
Xilinx Zynq UltraScale+ MPSoC AI FPGA 開發板 XCZU2CG AXU2CGB-E
購買須知：
該系列開發板有 AXU5EV-E 和 AXU5EVB-E 兩種，僅擴展板網口芯片不同，功能相同，兩個型號會根據庫存隨機發貨，請根據二維碼標簽區分。
滿足網絡通信、高速數據交換存儲、工業控制、深度學習、AI 智能、云計算、4K 視頻傳輸處理以及航空航天應用
雙核 ARM CORTEX-A53 + 四核 ARM CORTEX-R5
PS 端 4GB DDR4+ PL 端 1GB DDR4
最高支持 4K@30Hz 或 1080P@60Hz 輸出
8GB eMMC FLASH/256Mbit QSPI FLASH
開發軟件版本：Vitis2020.1, linux 版本：petalinux5.4.0-xilinx-v2020.1 開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
開發環境篇
01. Vitis 開發環境安裝
02. 安裝虛擬機、Ubuntu 系統
03. Ubuntu 安裝 Linux 版 Vitis 軟件
04. Petalinux 工具安裝
05. NFS 服務軟件安裝
06. QT Creator 開發環境
07. Linux 常用命令
注：Vitis 2020.1
FPGA 實驗篇
01. Ultrascale+ MPSoC 介紹
02. Vitis 開發環境介紹
03. 開發板硬件介紹
04. Verilog 基礎模塊介紹
05. PL 的 "Hello World"LED 實驗
06. Vivado 下 PLL 實驗
07. FPGA 片內 RAM 讀寫測試
08. FPGA 片內 ROM 測試
09. FPGA 片內 FIFO 讀寫測試
10. Vivado 下按鍵實驗
11. PWM 呼吸燈實驗
12. UART 實驗
13. RS485 實驗
14. PL 端 DDR4 讀寫測試實驗
15. HDMI 輸出實驗
16. HDMI 字符顯示實驗
17. 7 寸液晶屏顯示實驗
18. AD7606 多通道波形顯示
19. AD9238 雙通道波形顯示
20. ADDA 測試實驗
21. AD9767 雙通道正弦波產生
SDK 實驗篇
01. 體驗 ARM，裸機輸出“Hello World”
02. PS 端 RTC 中斷實驗
03. PS 端 MIO 的使用
04. PS 端 UART 讀寫控制
05. PS 端 CAN 的使用
06. PS 端 I2C 的使用
07. PS 端 DiplayPort 的使用
08. PS 端 SD 卡讀寫
09. PS 端以太網使用之 lwip
10. PS 端之網絡遠程更新 QSPI
11. System Monitor 的使用
12. PS 端 EMIO 的使用
13. PL 端 AXI GPIO 的使用
14. PL 端 RS485 測試
15. PL 端以太網實驗
16. 自定義 IP 實驗
17. 雙核 AMP 的使用
18. ZYNQ 下使用 Free RTOS
19. PL 讀寫 PS 端 DDR 數據
20. 通過 BRAM 實現 PS 與 PL 數據交互
21. DMA 環通測試
22. DMA 使用之 DAC 波形發生器 (AN108)
23. DMA 使用之 ADC 示波器 (AN108)
24. DMA 使用之 ADC 示波器 (AN9238)
25. DMA 使用之 ADC 示波器 （AN706）
26. 基于 ADC 模塊 Scatter/Gather DMA 使用 (AN108)
27. 基于 DAC 模塊的 Scatter/ Gather DMA 使用（AN9767）
28. AN5642 雙目攝像頭采集顯示
29. SD 卡讀寫操作之?dāng)z像頭抓拍
30. 雙目攝像頭以太網傳輸
31. 基于 AN5641 模塊MIPI采集 顯示
32. 音頻模塊 AN831 錄音與播放
33. 7 寸觸摸屏模塊的顯示
34. 7 寸觸摸屏的GUI及觸摸控制
35. 基于 AN108 模塊的 ADC 采集之以太網傳輸
36. 基于 AN9238 模塊 ADC 采集之以太網傳輸
37. 基于 AN706 模塊的 ADC 采集之以太網傳輸
HLS 實驗篇
01. 初識 Vitis HLS
02. Vitis HLS 入門
03. HLS 與 CPU 寄存器交互
04. 如何使用 xfopencv 庫中自帶函數
05. 圖像 RGB 轉灰度變換
06. 圖像 RGB 轉 YCrCb
07. 圖像形態學濾波
08. 圖像疊加
09. 圖像對比度調整
10. 角點檢測
11. SOBEL 算子實現邊緣檢測
12. Canny 算子實現邊緣檢測
LINUX 基礎篇
01. 使用 Petalinux 定制 Linux 系統
02. 程序 Hello world
03. Gpio 控制 led
04. 添加開機自啟動腳本及用戶文件
05. SD 卡根文件系統
06. QT 和 OPENCV 交叉編譯開發環境
07. 使用 Vitis 開發 Linux 程序
08. Vitis 加速基本平臺創建
09. Linux 下 NVMe SSD 操作
注: linux 版本 petalinux 5.4.0-xilinx-v2020.1
LINUX 驅動篇
01. 字符設備
02. 字符設備的新寫法
03. 設備樹和 of 函數
04. Pinctrl 和 Gpio 子系統
05. 并發的處理
06. Pio 輸入
07. 定時器
08. 中斷
09. 阻塞 IO
10. 非阻塞 IO
11. 異步 IO
12. Platform 平臺設備
13. Platform 與設備樹
14. MISC 設備驅動
15. Input 子系統
16. Pwm 驅動
17. I2C 驅動
18. USB 驅動
19. SPI 驅動
20. 串口驅動
21. 塊設備驅動
22. 網卡驅動
23. DMA 驅動
24. 多點觸摸屏驅動
25. LCD 驅動
LINUX 應用篇
01. 極簡工作環境搭建
02. 可遠程調試的 Hello World
03. OpenCV 之邊緣檢測
04. OpenCV+Qt 之人臉檢測
05. GStreamer 的攝像頭顯示
06. Qt+DRM+Gstreamer 攝像頭顯示
07. Qt+GPU 的攝像頭顯示
08. linux 寄存器操作
H.264/H.265 編解碼篇
01. 環境介紹
02. 程序運行準備
03. 視頻編解碼
Vitis AI 基礎篇
01. Docker 環境搭建
02. Vitis-AI 開發流程
03. 基于 Keras 框架的神經網絡訓練
04. 調試工具
開發板
AN9767 套餐
AN706 套餐
AN9238 套餐
視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
下載器
●
●
●
●
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
MIPI 攝像頭
●
●
7 寸屏
●
●
套餐配套模塊，點擊了解更多

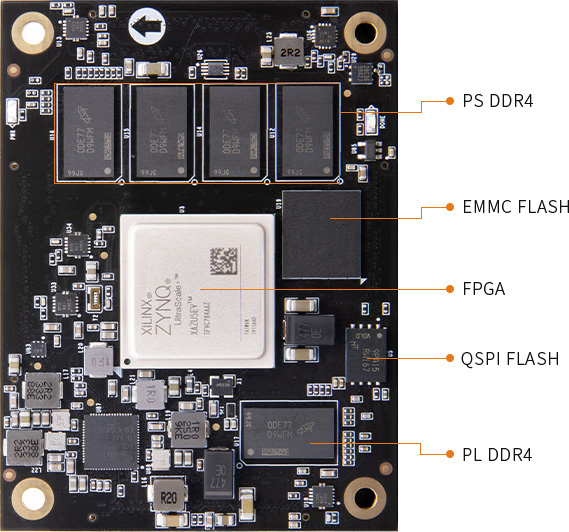

點擊上方圖片查看核心板詳情>>
核心板
ACU5EV
FPGA 型號
XCZU5EV -2SFVC784I
內核 CPU
ARM Cortex-A53 x4，主頻 1.333GHz
ARM Cortex-R5 x2，533MHz
芯片 GPU
Mali?-400 MP2
內存
PS 端 4GB DDR4，64bit，2400Mbps
PL 端 1GB DDR4，16bit，2400Mbps
速度等級
-2
芯片級別
工業級
芯片工作溫度
-40°c~85°c
邏輯單元
256K
觸發器
234K
查找表
117K
Block RAM
5.1Mb
DSP Slices
1248
eMMC FLASH
8GB
QSPI FLASH
32MB
視頻編解碼器
H.264/H.265
PL PCIe Gen3
4
PL GTH 收發器
12.5Gb/s x4 ( 核心板 )
HP I/O
96 個
HD I/O
84 個
DDR4
PS 端 4 片 1GB DDR4 共 4GB，64bit
PL 端 1 片 1GB DDR4，16bit
QSPI Flash
1 片 32MB QSPI FLASH，可用作 FPGA 用戶數據的存儲
eMMC Flash
1 片 8GB eMMC FLASH，作為系統大容量的存儲設備
DP 接口
1 路 Mini Display Port 輸出顯示接口，最高支持 4K@30Hz 或 1080P@60Hz 輸出
M.2 接口
1 路標準 NVME M.2 接口，接 M.2 SSD 固態硬盤(需要自己購買)
MIPI 接口
1 個 MIPI 攝像頭接口，連接 ALINX MIPI 接口 OV5640 攝像頭
USB3.0 接口
4 路 USB3.0 接口，用于連接外部的 USB 外設
USB 轉串口
2 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試
千兆以太網接口
2 路千兆以太網接口，和電腦或其它網絡設備進行以太網數據交換
晶振
1 個單端 33.333MHz 晶振提供給 PS 系統
1 個差分 200MHz 晶振提供給 PL 邏輯 DDR 參考時鐘
485 通信接口
2 路 485 通信接口，為用戶 485 通信服務
CAN 通信接口
2 路 CAN 通信接口，為用戶 CAN 通信服務
JTAG 口
10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試
溫度傳感器
1 片溫度傳感器芯片 LM75，檢測周圍環境溫度
EEPROM
1 片 IIC 接口的 EEPROM 24LC04
SD 卡座
1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式
RTC 實時時鐘
1 路內置的 RTC 實時時鐘
LED 燈
核心板上 2 個，底板上 3 個
按鍵
1 個復位按鍵，2 個用戶按鍵
40 針擴展口
預留 2 個 40 針 2.54mm 間距的擴展口，可以外接 ALINX 各種模塊（雙目攝像頭，TFT LCD 屏，高速 AD 模塊等）擴展口包含 5V 電源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路
輸入電壓
+12V 電壓輸入
供電
12V / 3A 供電
輸入電流
3A 最大電流
FPGA 開發板
1 塊
散熱風扇
1 個
Mini USB 線
1 根
USB 下載器
1 套
12V 電源
1 個
透明保護板
1 個
TF 卡
1 個
讀卡器
1 個
尺寸大小
核心板 80mmx 60mm，擴展板 160mmx 100mm
疊層數量
核心板 16 層 PCB 板設計，擴展板采用 6 層 PCB 板設計 預留獨立電源層和 GND 層
內存 64bit DDR4 超強組合
2x ARM Cortex-A53，1.2GHz；四核 Cortex?-R5，500MHz；PS 端 4GB DDR4；PL 端 1GB DDR4
智能識別檢測、圖像視頻處理、安防監控、機器視覺、火災監測、交通安全、智慧工地、智慧酒店、智慧農業、物聯網
車輛識別
紅外車輛識別
行人識別
室內人物識別
火災檢測
安全帽檢測
混凝土缺陷檢測
PCB缺陷檢測
深度學習、AI 計算、視頻處理、高速數據傳輸處理等

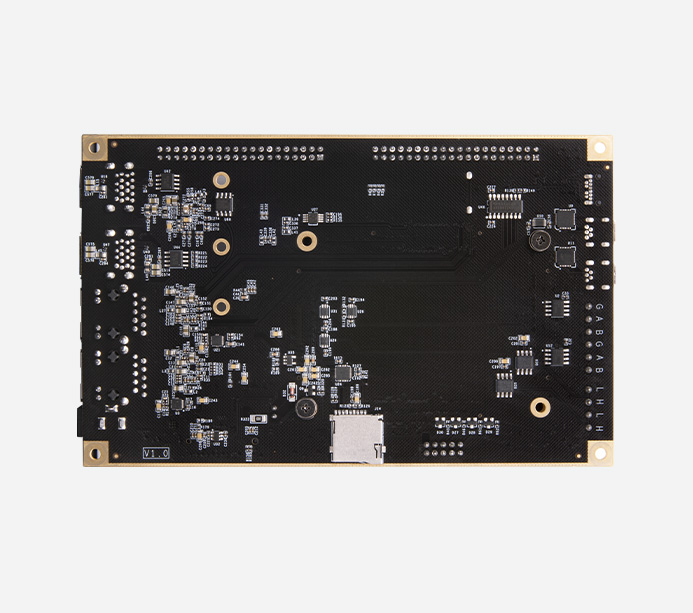

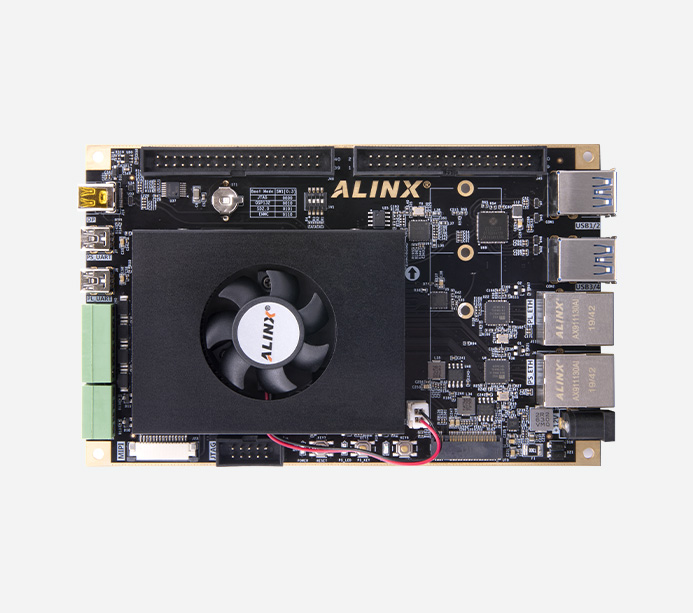

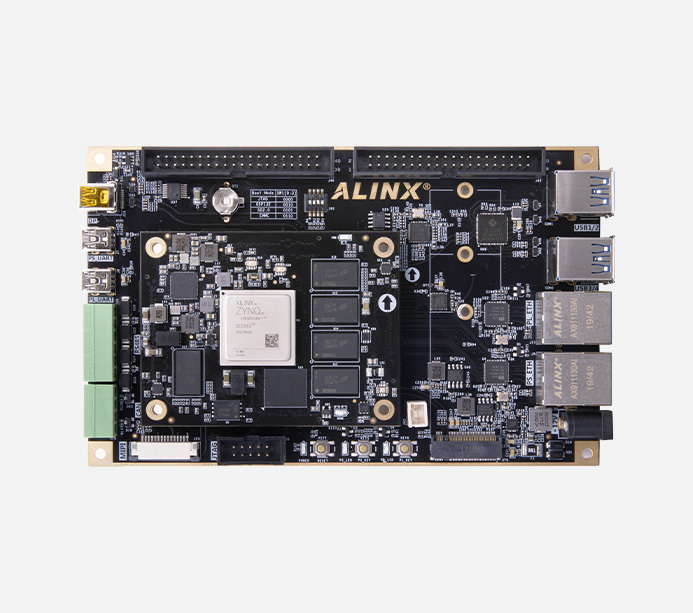

采用核心板加擴展板的模式，方便用戶對核心板的二次開發利用。

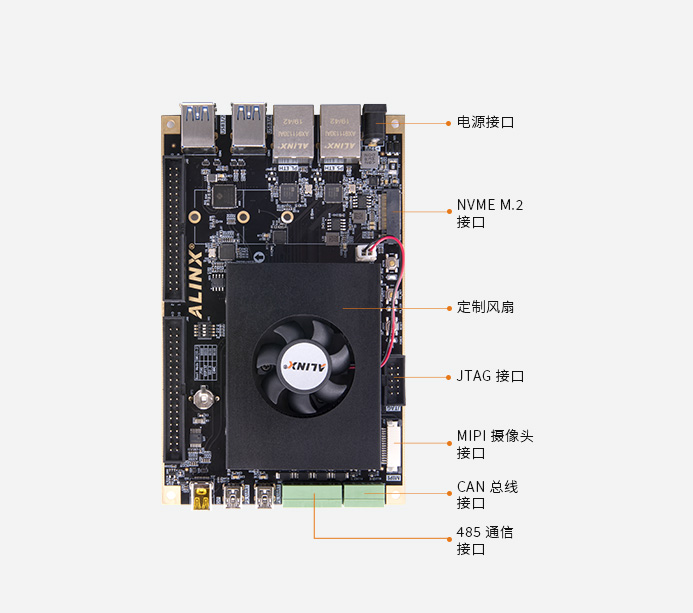

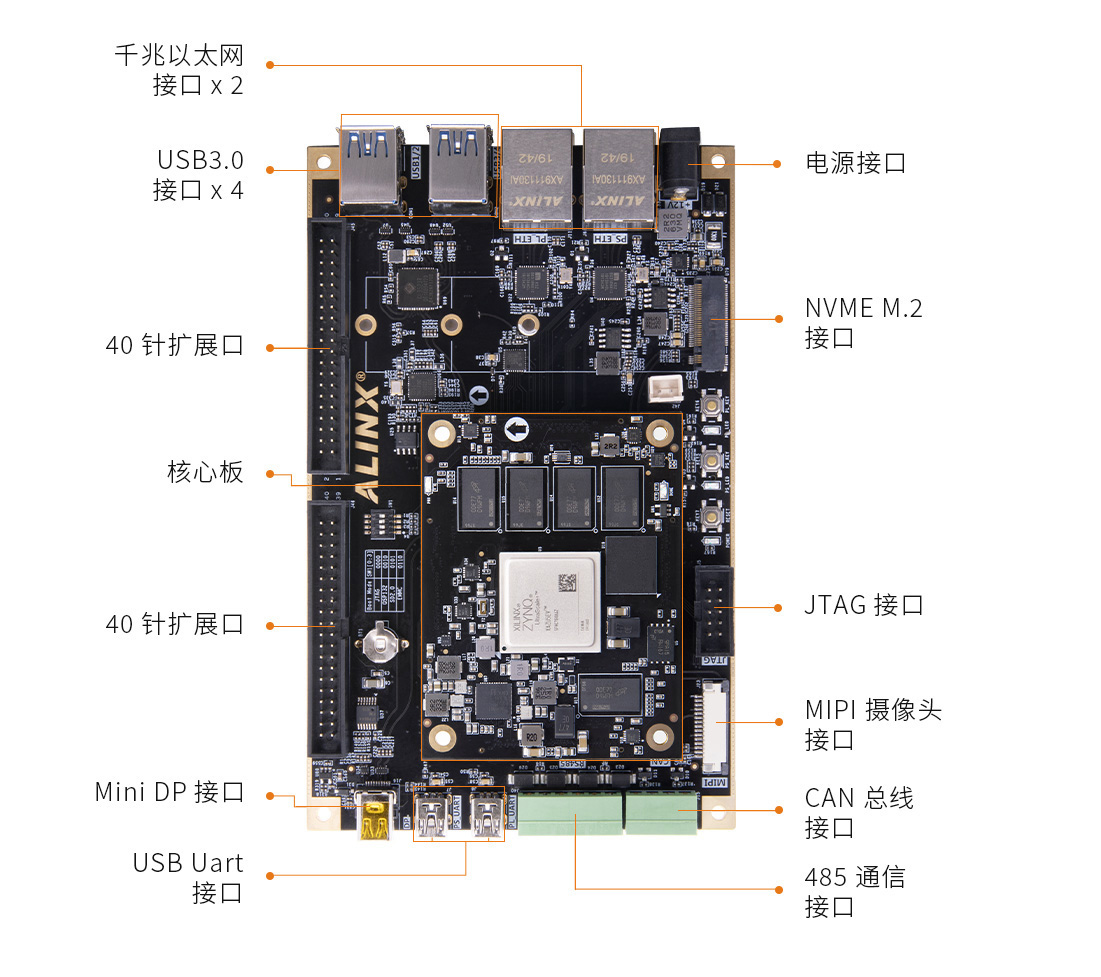

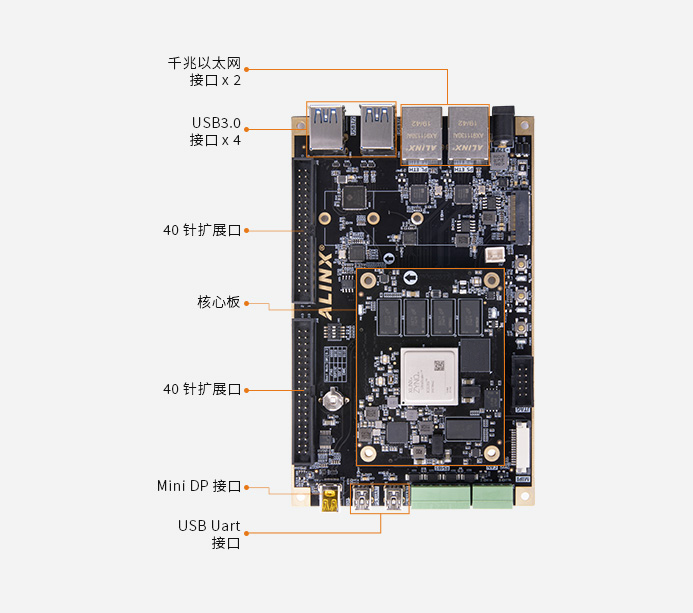

豐富的外圍接口：1 個 FMC LPC 接口、2 路 SFP 光纖接口、HDMI 輸入輸出各 1 路、1 路 NVME M.2 接口、1 路 DP 接口、1 個 MIPI 攝像頭接口、4 個 USB3.0 接口、2 路千兆以太網接口、2 路 UART 串口接口、1 路 SD 卡接口、2 路 CAN 總線接口、2 路 RS485 接口、支持 AI 智能、云計算、深度學習、網絡通信、高速數據傳輸、視頻圖像處理和工業控制等多領域應用
ＭIPI 攝像頭模塊上機展示圖
板_41.jpg "Xilinx Zynq UltraScale+ MPSoC FPGA開發板")
MIPI 攝像頭模塊 AN5641 進行視頻采集，通過開發板的 Mini DP 接口顯示到顯示器上
AN9767/AN706 模塊上機展示圖
板_35.jpg "Xilinx Zynq UltraScale+ MPSoC FPGA開發板")
*信號源輸出的信號連接到 AN9767 模塊通過示波器顯示波形信號
*信號源輸出的信號連接到 AN706 模塊，運行系統進行波形數據繪制，通過開發板的 mini DP 接口顯示到顯示器
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
