軟件無線電射頻 Zynq UltraScale+ RFSoC FPGA開發板 XCZU47DR數模轉換 數據與信號處理

XCZU47DR

  • 產品型號

    AXRF47
  • 產地

    上海
  • 價格

    ¥99800.00

產品推薦


垂直行業解決方案板卡

無線電射頻行業

采用 Zynq UltraScale+ RFSoC Gen3 系列 XCZU47DR FPGA 芯片,集成射頻直接采樣數據轉換器、FPGA 邏輯、完整的 ARM 處理器子系統和高速收發器。

支持 8 路 14bit RF-ADC,最大采樣率可達 5GSPS,8 路 14bit RF-DAC,最高采樣率可達 9.85GSPS,射頻輸入輸出頻率響應全面支持 6GHz 以下頻段。

提供綜合 RF 信號鏈,最大化輸入/輸出通道密度,高寬帶、異構處理能力和低功耗。

滿足大規模 MIMO 無線電、5G 基帶、固定無線接入、有線電視接入、測試測量、衛星通信、相控陣?yán)走_(dá)/數字陣?yán)走_(dá),以及其它高性能 RF 應用需求。




前沿應用開發的
理想 RF 測試平臺

ARM、可編程邏輯以及高信號處理帶寬進行深度結合

  • ·4GB

    PS 端 DDR4

  • ·2GB

    PL 端 DDR4

  • ·1Gb

    QSPI FLASH

  • ·28.21Gb/s

    8 個 GTY

  • ·5GSPS

    8 個 14bit ADC

  • ·9.85GSPS

    8 個 14bit DAC



功能接口

·核心板



*點擊上方圖片查看核心板詳情>>



·開發板


產品參數


核心板主要參數

核心板

ACRF47

FPGA 型號

XCZU47DR-2FFVE1156I

內核 CPU

Quad-core ARM Cortex-A53
Dual-core ARM Cortex-R5F

內存

PS 端 DDR4 4GB,64bit,2400Mbps
PL 端 DDR4 2GB,32bit,2400Mbps

14 bit 5.0GSPS RF-ADC

8

14 bit 9.85GSPS RF-DAC

8

Decimation/ interpolation

1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x

GTY / GTR

PL 端 GTY 8 個/PS 端 GTR 4 個

System Logic Cell

930K

CLB LUTs

425K

Max.Dist.RAM

13.0Mb

Total Block RAM

38.0Mb

UltraRAM

22.5Mb

DSP Slices

4272

PCIe Gen4 x8

1

功能和接口

DDR4

PS 端 4 片 1GB DDR4 共 4GB,64bit,數據速率 2400Mbps
PL 端 2 片 1GB DDR4 共 2GB,32bit,數據速率 2400Mbps

QSPI Flash

2 片 64MB 共 128MB QSPI FLash 芯片, 可用作 FPGA 用戶數據的儲存

M.2 接口

1 路標準 NVME M.2 接口,接 M.2 SSD 固態硬盤(需要用戶購買)

光纖接口

1 路 QSF28 光纖接口,1 路 SFP28 光纖接口

USB3.0 接口

1 路 USB3.0 接口,用于連接外部的 USB 外設

千兆以太網接口

1 路千兆以太網接口,和電腦或其它網絡設備進行以太網數據交換

JTAG&UART 接口

Type-C 標準的 JTAG&UART 接口,用于 FPGA 程序的下載和調試

EEPROM

1 片 IIC 接口的 EEPROM AT24CM01

SD 卡座

1 路 Micro SD 卡座,支持 SD 模式和 SPI 模式

RTC 實時時鐘

1 路內置的 RTC 實時時鐘

LED 燈

4 個用戶 LED 燈

按鍵

1 個復位按鍵

擴展 IO

2 路 x8 的 PL 端擴展 IO,1 路 x10 的 PS 端擴展 IO

電源參數

輸入電壓

+12V 電壓輸入

單芯片自適應射頻平臺

面向單芯片無線電的完整 SoC

Zynq UltraScale+ RFSoC 異構計算架構,包括完整的 ARM 處理子系統、FPGA 架構,以及 RF 信號鏈中的完整模數可編程性


主要特性:
1. ZU47DR 射頻片上系統 (RFSoC) 的一體化器件
2.具有內置數字上下變頻和插值抽取功能
3.支持 8 路14bit 發送,8 路 14bit 接收
4.支持 1MHz~6GHz 頻點
5.支持 1x~40x 的插值/抽取系數

射頻指標測試

發射 EVM:典型頻段下,EVM 優于 1%





平坦度:1GHz 帶寬下輸出平坦度





相位噪聲

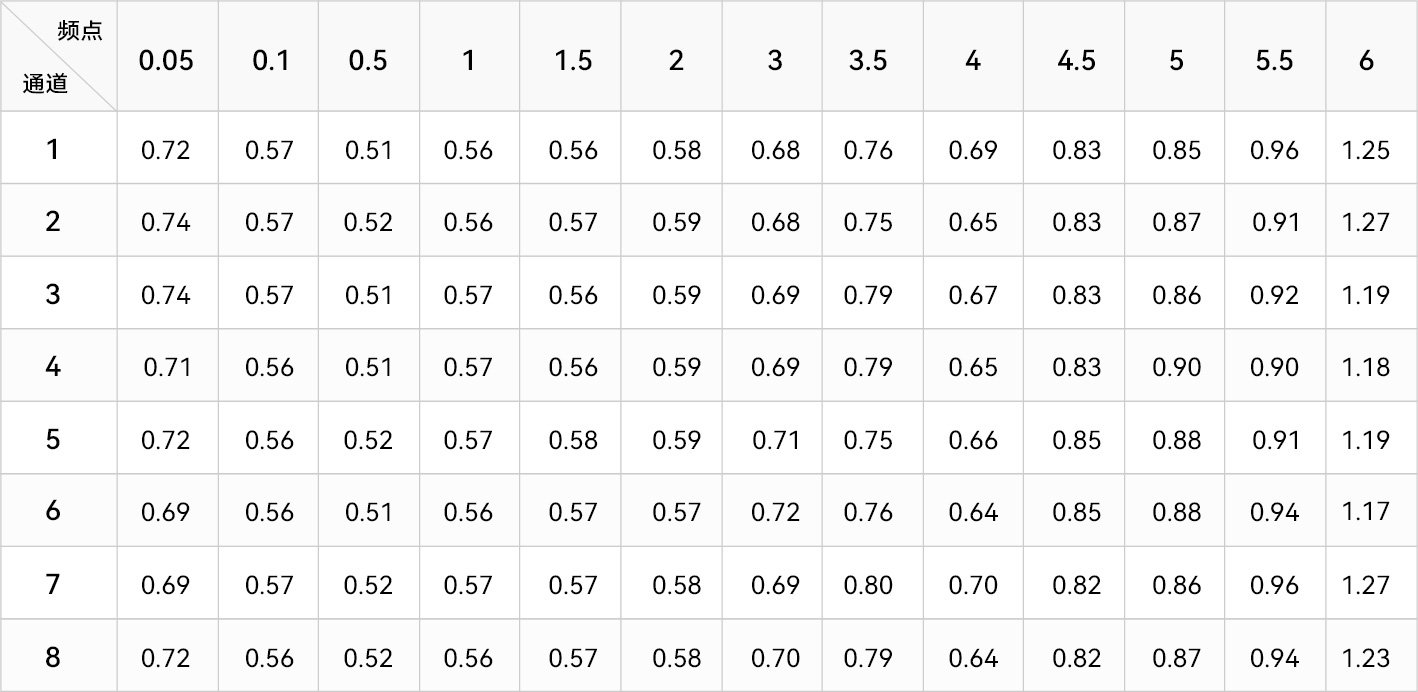

EVM 測試結果

8 個通道的發射 5GNR 測試結果如下表所示,5GNR 單位:%rms,頻點單位:GHZ





包裝清單

FPGA 開發板

1 塊

散熱風扇

1 個

USB 轉 Type-c 線

1 根

12V 電源

1 個

TF 卡

1 個

讀卡器

1 個

結構尺寸

尺寸大小

核心板 115mmx 85mm,擴展板 254mmx 180.34mm

疊層數量

核心板 14 層 PCB 板設計,擴展板12 層 PCB 板設計,預留獨立電源層和 GND 層




核心板結構尺寸圖



擴展板結構尺寸圖

應用領域


5G 及 LTE 無線技術

通過 Zynq RFSoC,無線基礎設施制造商可實現顯著的占板面積及功耗減少,這對 Massive MIMO 部署至關重要。



遠程 PHY 支持有線電視接入

Zynq UltraScale+ RFSoC 可幫助有線電視接入多服務運營商 (MSO) 通過遠程 PHY 節點將 PHY層處理移至離家更近的地方,從而可提高網絡容量。





相控陣?yán)走_(dá)/數字陣?yán)走_(dá)

作為面向可擴展、多功能、相控陣?yán)走_(dá)的單芯片 TRX 解決方案,Zynq UltraScale+ RFSoC 能夠在預警場景下實現低時延收發,獲得最佳響應時間。



測試與測量

設計人員可通過在 Zynq UltraScale+ RFSoC 中使用直接 RF 采樣、高靈活、可重構邏輯及軟件可編程性,為信號生成和信號分析構建高速度的多功能儀器。





衛星通信

設計人員可通過在 Zynq UltraScale+ RFSoC 中使用直接 RF 采樣、高靈活、可重構邏輯及軟件可編程性,為信號生成和信號分析構建高速度的多功能儀器。



所有出售產品主體保修期為 12 個月,其中 FPGA 芯片、液晶屏為易損件,不在保修范圍內。

所有配件及贈品不在保修范圍內。
