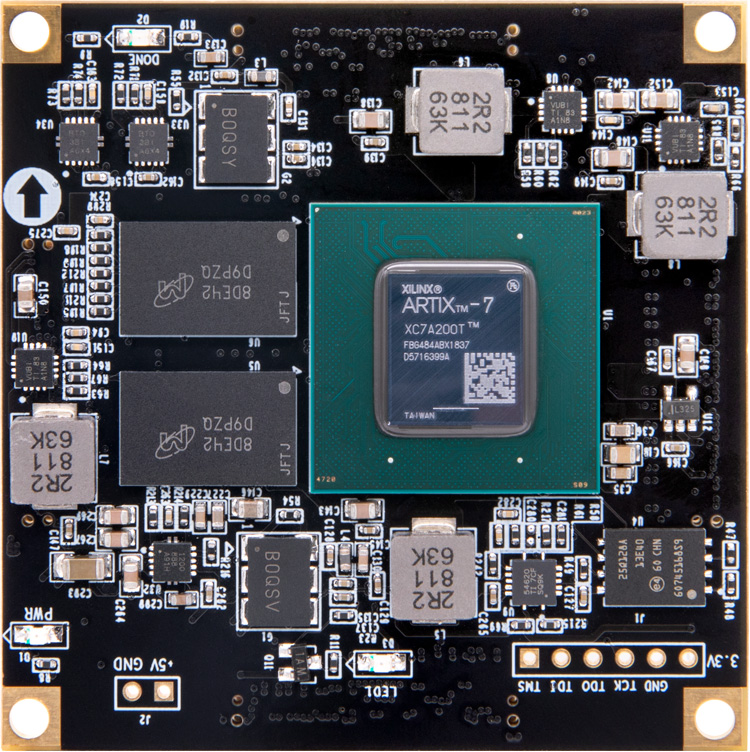

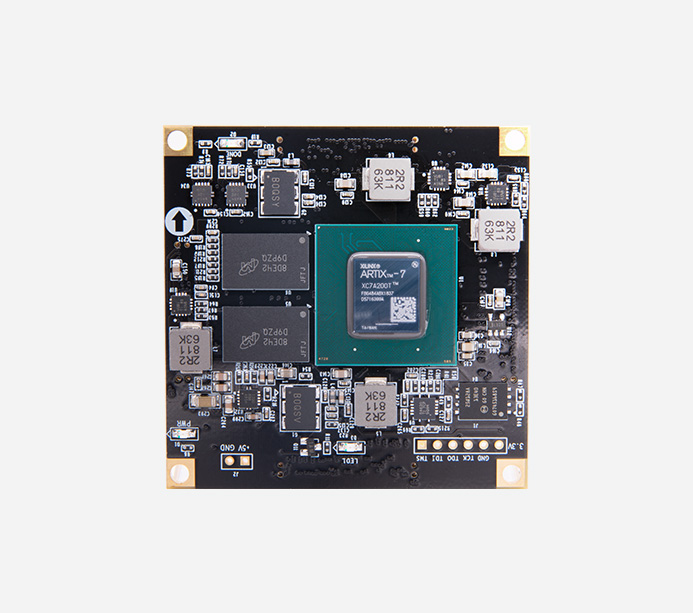

核心板

AC7A200

FPGA 型號

XC7A200T-2FBG484I

邏輯單元

215360

查找表

33650

觸發器

269200

Block RAM

13140KB

DSP 處理單元

740

擴展 IO

180 個（3.3V 電平）

內存

1GB DDR3，數據速率 800MHz

QSPI FLASh

16MB QSPI FLASH 系統文件和用戶數據的存儲

速度等級

-2

FPGA 芯片級別

工業級

工作溫度

-40°c~85°c

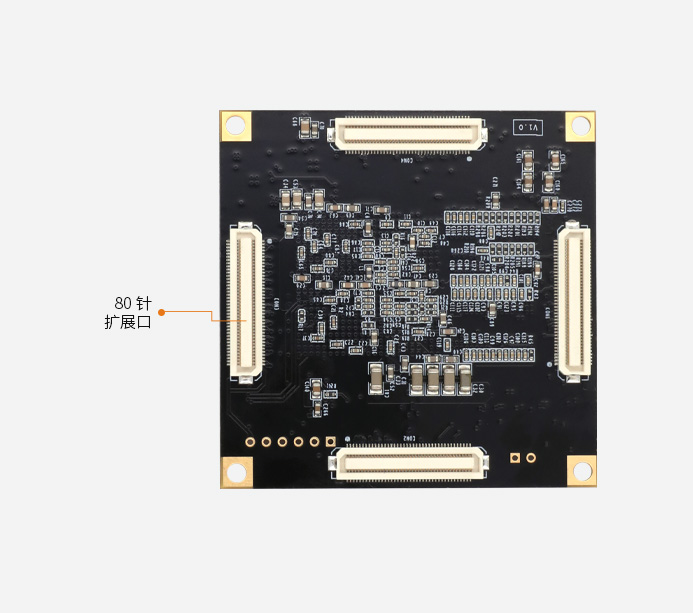

擴展接口

4 個 80Pin 間距 0.5mm 松下工業級高速板間連接器

模數轉換 / XADC

1 個 12bit，1Mbps AD

收發器

4 路，6.6Gb/s max

PCIe Gen2

支持 PCI Express 2.0 x 4

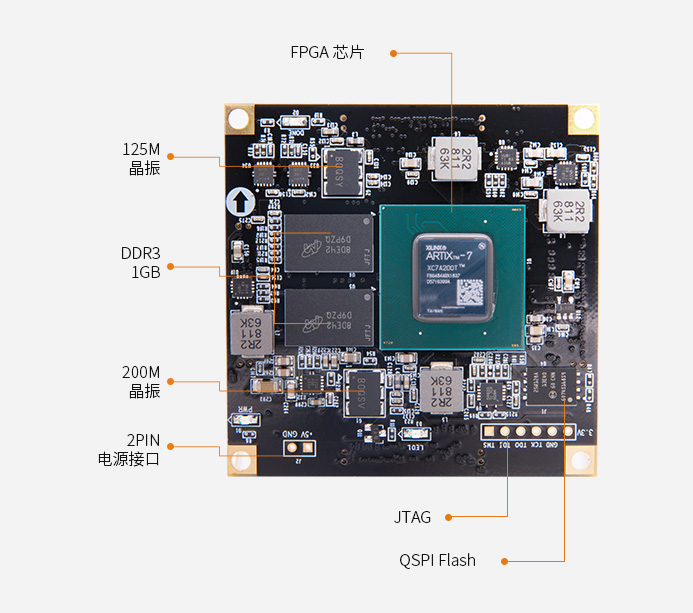

200M 晶振

用于 FPGA 的系統主時鐘和產生 DDR3 控制時鐘

125M 晶振

用于 GTP 收發器的參考時鐘輸入

JTAG

采用 6 針的 2.54mm 間距的單排測試孔

LED 燈

1 個電源指示燈 ( PWR )
1 個配置 LED 燈 ( DONE )
1 個用戶 LED 燈（ LED1 ）

電源接口

2Pin 的電源接口

擴展接口

4 個 80PIN 間距 0.5MM 松下工業級高速連接器

輸入電壓

+5V 電壓輸入

輸入電流

2A 最大電流保護

供 電

底板供電

FPGA 核心板

1 塊

尺寸大小

60mmx 60mmx 6.0mm

連接器合高

3.0mm

疊層數量

10 層 PCB 板設計
