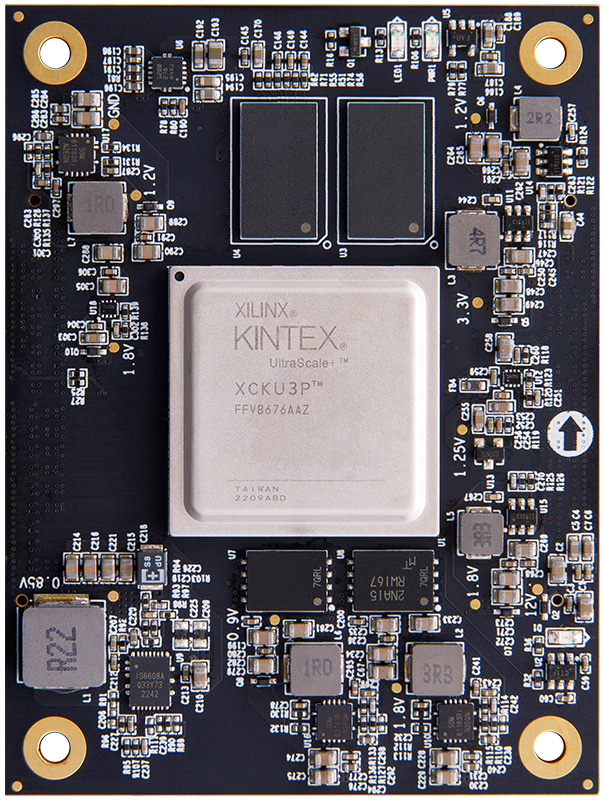

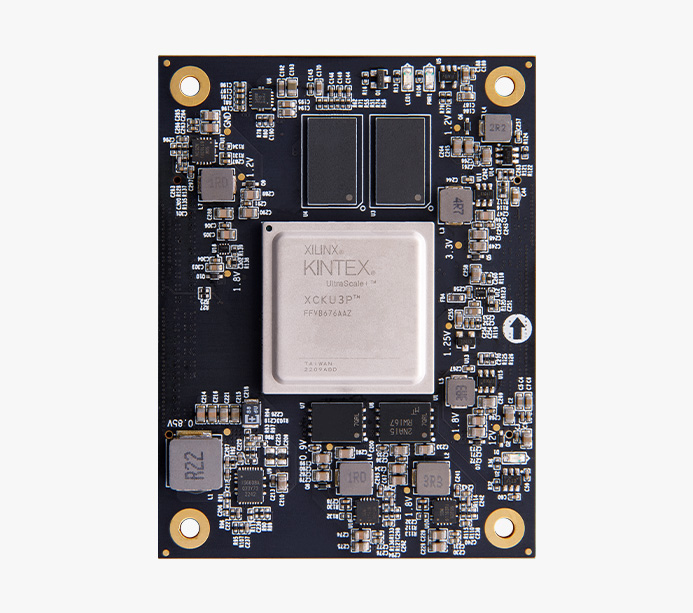

核心板型號

ACKU3

ACKU5

芯片型號

XCKU3P-2FFVB676I

XCKU5P-2FFVB676I

芯片級別

速度等級 -2，工業級, -40°C~85°C

速度等級 -2，工業級, -40°C~85°C

DDR4

2GB DDR4，32bit

2GB DDR4，32bit

QSPI FLASH

64MB

64MB

System Logic Cells

356K

475K

CLB Flip-Flops

325K

434K

CLB LUTs

163K

217K

Max. Distributed RAM

4.7Mb

6.1Mb

Total Block RAM

12.7Mb

16.9Mb

UltraRAM

13.5Mb

18.0Mb

Clock Mgmt Tiles

4

4

DSP Slices

1,368

1,824

收發器

GTY 28Gb/s x16

GTY 28Gb/s x16

PCI Express

PCIe Gen3 x16

PCIe Gen3 x16

100G Ethernet

-

1

HD IOs

70

70

HP IOs

96

96

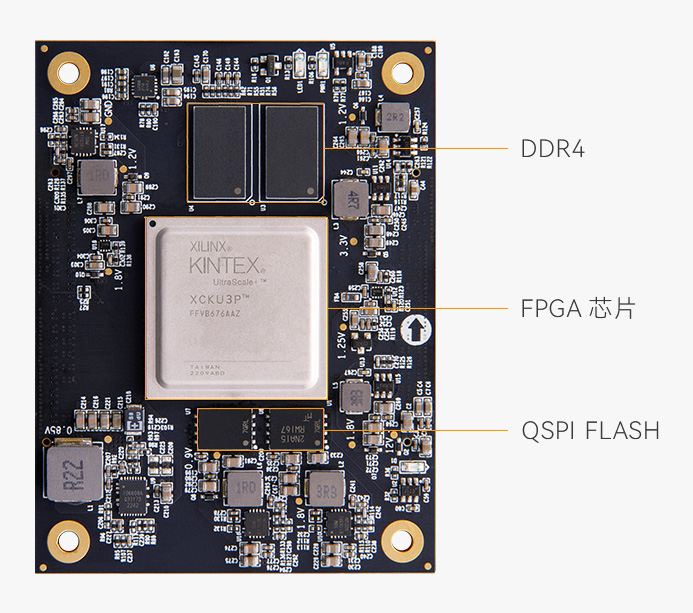

DDR4

2 片 1GB DDR4 存儲芯片，運行數據速率可達 2666Mbps

QSPI Flash

2 片 32MB 大小的 QSPI FLASH 芯片, 存儲 FPGA 配置 Bin 文件以及其它用戶數據文件

時鐘配置

板上提供了 2個 200MHz 差分晶振，可為 DDR4 控制器及 FPGA 邏輯提供參考時鐘

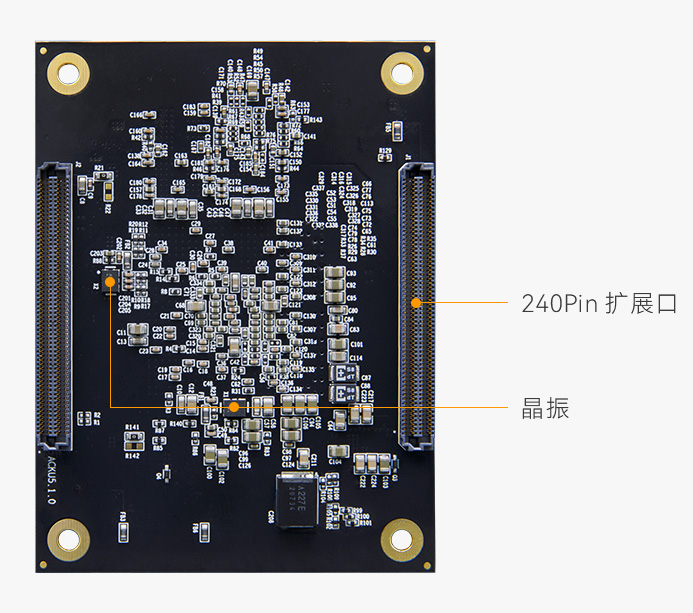

240pin 連接器

2 個 240Pin 高速擴展口，使用 2 個 240pin 的板間連接器擴展出了 179 個 IO，引出的 IO 的電平可以修改

LED 燈

1 個是電源指示燈 (PWR1)，1 個是配置 LED 燈 (D1)，1 個用戶指示燈（LED1）

輸入電壓

+12V，通過連接底板供電

核心板

1 塊
