核心板

ACU15EG

FPGA 型號

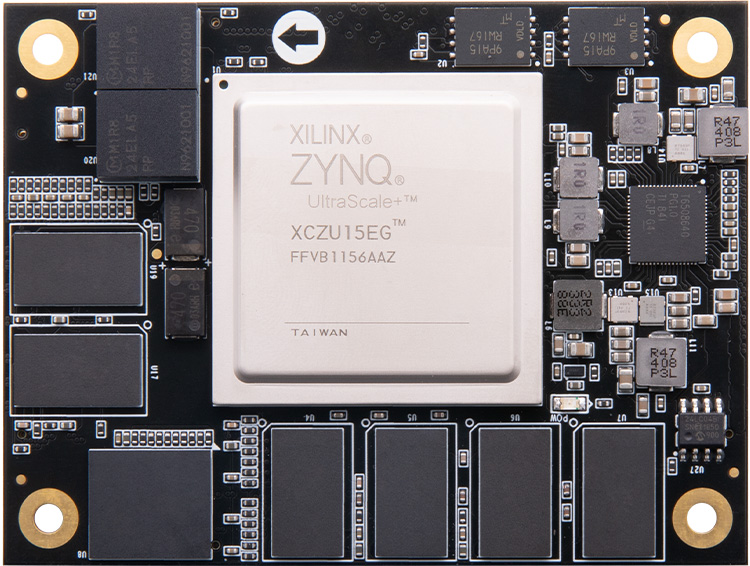

XCZU15EG-2FFVB1156I

芯片 CPU

4x ARM Cortex-A53, 1.333GHz，雙核 Cortex?-R5, 533MHz

芯片 GPU

Mali?-400 MP2

核心板內存

PS 端 DDR4 4GB，64bit，2400Mbps
PL 端 DDR4 2GB，32bit，2400Mbps

PS 端高速連接

PCIe Gen2 x4，2x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ether net

PS 端一般連接

2x USB 2.0，2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C，2 x SPI，4x 32b GPIO

PL 端 GTH

12.5Gb/s x16

芯片級別

工業級

芯片工作溫度

-40°c~85°c

速度等級

-2

邏輯單元

747K

觸發器

682K

查找表

341K

全局時鐘

4

DSP Slices

3528

MAX.DISTRIBU-TED RAM

11.3Mb

BLOCK RAM

26.2Mb

ULTRARAM

31.5

EMMC FLASH

8GB

QSPI FLASH

64MB

HP I/O

96 個

HD I/O

66 個

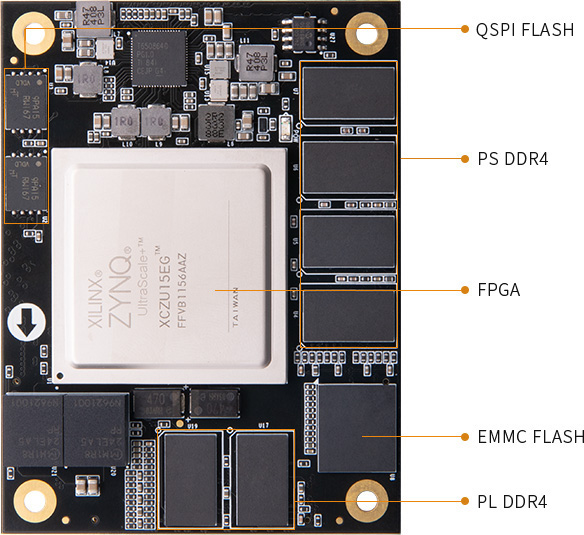

QSPI Flash

2 片 32MB QSPI FLASH 共 64MB，可用作 FPGA 用戶數據的存儲

EMMC Flash

8GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備

擴展口

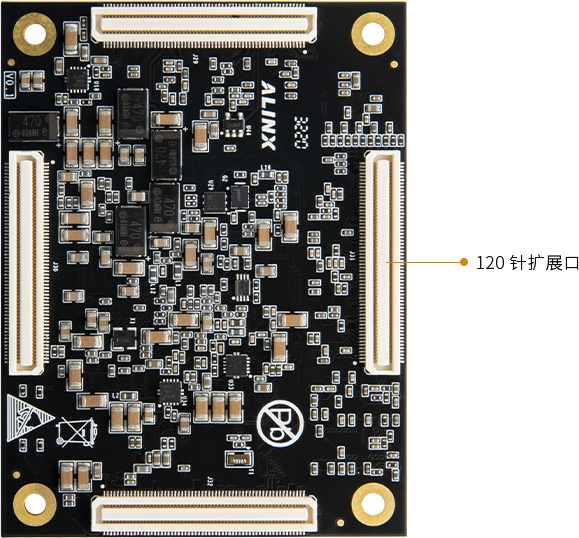

4 路 120Pin 0.5mm 間距擴展口，接松下高速工業級板對板連接器

晶振

1 個單端 33.333MHz 晶振，提供給 PS 系統
1 差分 200MHz 晶振，提供給 PL 邏輯、 DDR4 參考時鐘

輸入電壓

板對板連接器，12V 供電

FPGA 核心板

1 塊

尺寸大小

80x 60x 9.1mm

合高

3.0mm

疊層數量

16 層，沉金工藝，高質量 PCB 材質
