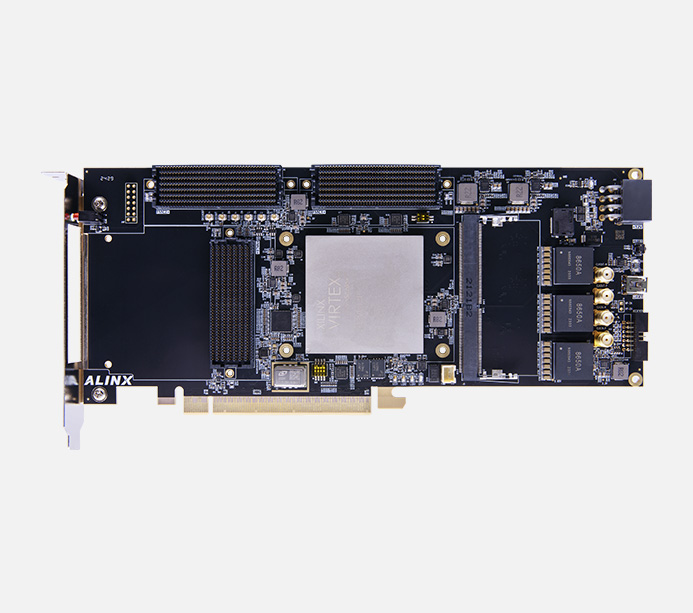

FPGA 型號

XCVU13P-2FHGB2104

Logic Cells

3780K

觸發器(FF)

3456K

LUTs

1728K

Block RAM

94.5Mb

UltraRAM

360Mb

DSP Slices

12,288

CMTs

16

GTY

28.21Gbps，76個

PCIe Gen3 x16

4

速度等級

-2

溫度等級

工業級

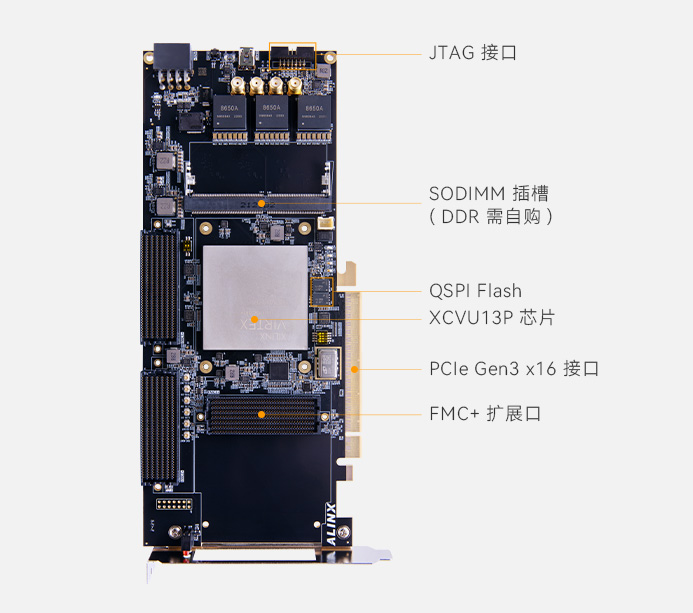

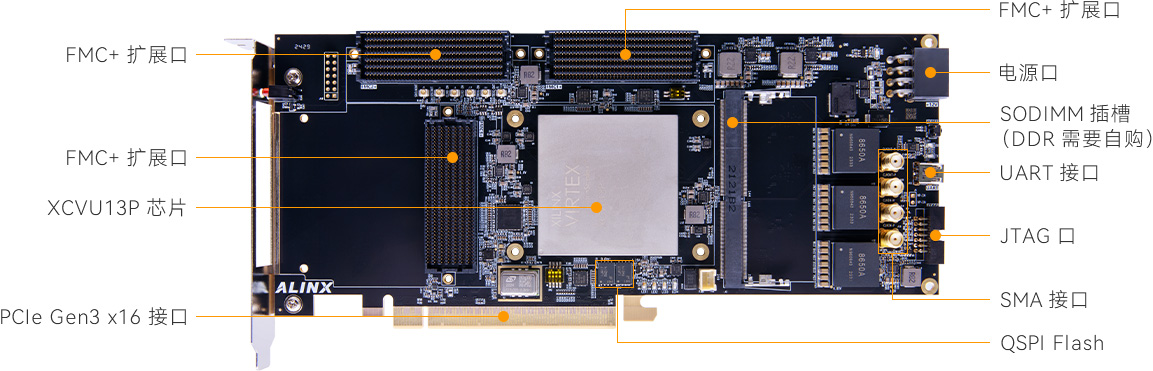

DDR4 接口

1 個 DDR4 SODIMM 內存條插槽支持容量高達 16GB

QSPI FLASH

2 片 128MB 大小的 Quad-SPI FLASH 芯片

PCIe3.0 x16 接口

支持 PCI Express 3.0 標準，提供標準的 PCIe x16 高速數據傳輸接口，單通道通信速率可高達 8 Gbps

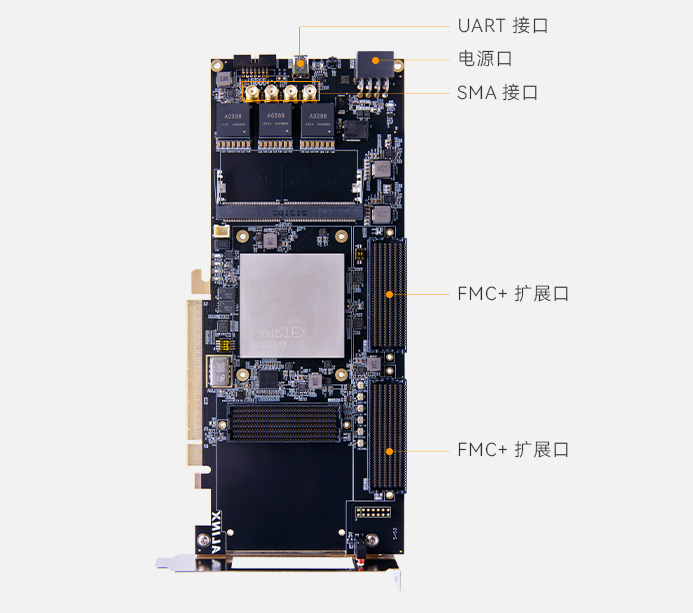

FMC+ 接口

3 路 FMC+ 接口,可以外接 ALINX 各種 FMC+ 和 FMC 模塊 （HDMI 輸入輸出模塊，雙目攝像頭模塊，高速 AD 模塊等）

SMA 接口

1 路 SMA 差分輸入輸出接口分別連接到 FPGA 的 HPIO 管腳上， 可用于客戶差分信號的輸入與輸出驗證

4 位撥碼開關

4 位撥碼開關，方便客戶簡單的輸入驗證

USB Uart 接口

1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試

擴展口

1 個 14 Pin 的 2.54mm 間距擴展接口，引出 FPGA 的 10 個 HPIO 管腳，方便用戶進行測試

晶振

2 個 200MHz 差分晶振，可為 SODIMM 控制器及 FPGA 邏輯提供參考時鐘

LED 燈

8 個 LED（1 個 DONE 指示燈，1 個電源指示燈，4 個用戶指示燈 2 個串口指示燈）

按鍵

1 個用戶按鍵

供電

12V/15A 供電

輸入電壓

+12V

輸入電流

15A 最大電流

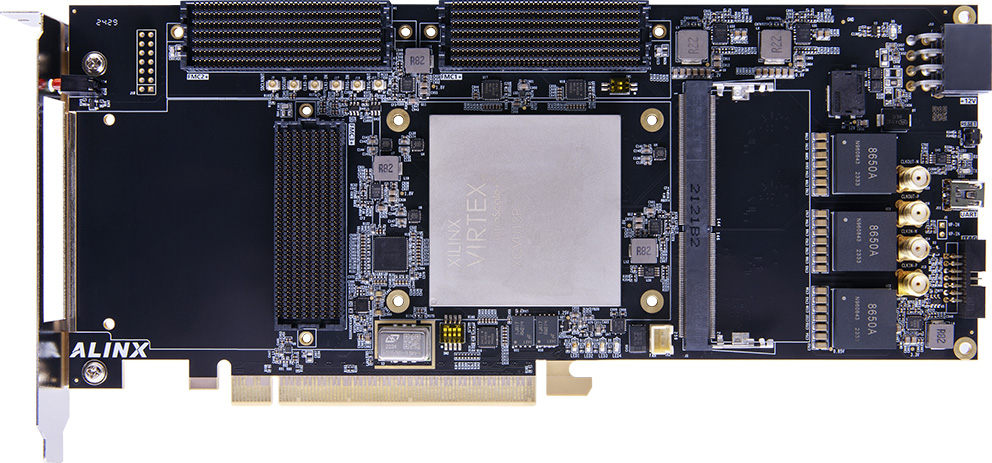

FPGA 開發板

1 塊

USB 下載器

1 個

Mini USB 線

1 根

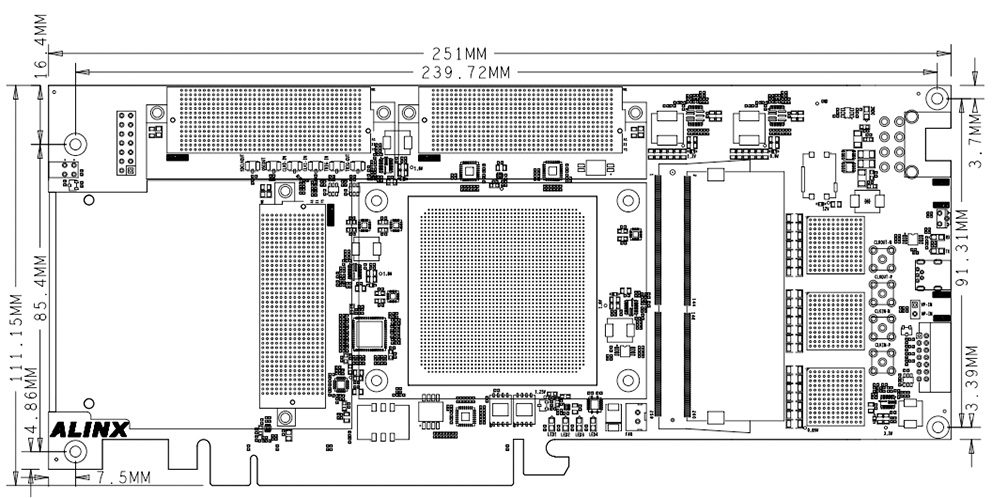

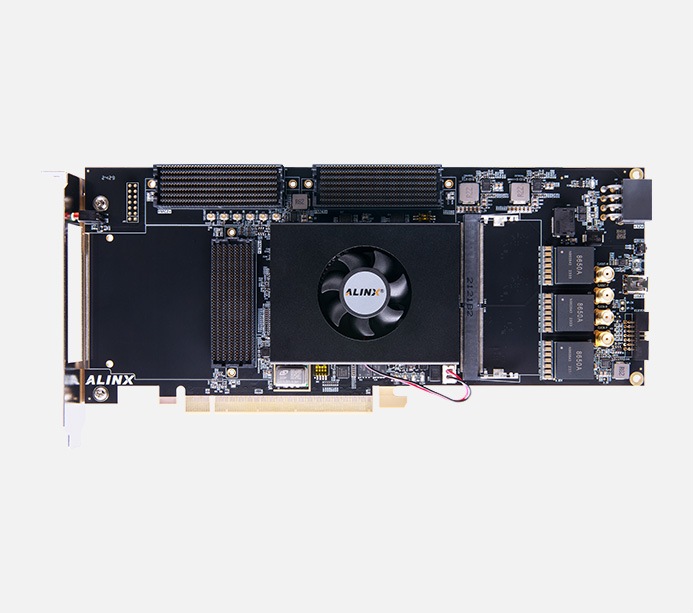

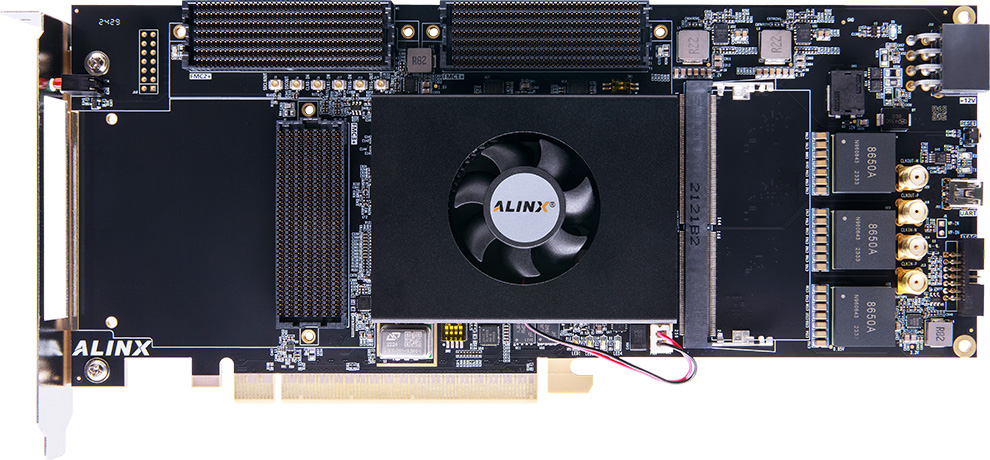

散熱風扇

1 個

12V 電源

1 個

1 個
