FPGA 型號

PGL12G-6CFBG256

等效 LUT4

12480

Flip-flops

15600 個

18Kb DRM

30

APM

20

PLL

4

ADC

1

user IO

106

有源晶振

1 個 50Mhz 的有源晶振

SDRAM

1 片 winbond 的 SDRAM 芯片,256Mbit

QSPI Flash

1 片 64Mbit 大小的 QSPI FLASH 芯片

LED 燈

2 個 LED 燈

擴展接口

2 個高速擴展口

電源

+5V

速度等級

-6

溫度等級

商業級

以太網接口

1 路 10/100M/1000M 以太網 RJ-45 接口

HDMI 輸出接口

1 路 HDMI 視頻輸出接口

USB 接口

1 路 USB2.0 通信接口

SD 卡槽

1 路 Micro SD 卡座，支持 SPI 模式

Uart 接口

1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試

EEPROM

1 片 EEPROM，型號為 24LC04,容量為：4Kbit（2*256*8bit）由 2 個 256byte 的 block 組成，通過 IIC 總線進行通信

實時時鐘

1 路 RTC 實時時鐘，配有電池座，電池的型號為 CR1220

擴展口

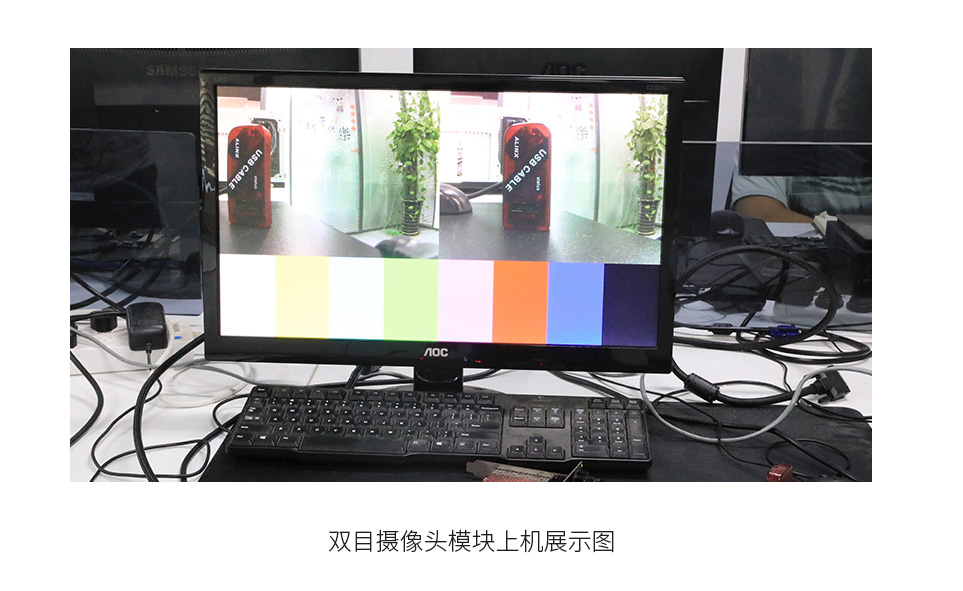

1 個 40 針2.54mm 間距的擴展口，可以外接 ALINX 各種模塊（雙目攝像頭，TFT LCD 屏，高速 AD 模塊等）。擴展口包含 5V 電源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路。

JTAG 接口

1 個標準的 10 針 2.54mm 間距的 JTAG 接口，用于下載 FPGA 程序或者固化程序到 FLASH

攝像頭接口

1 個 18 針的 CMOS 攝像頭接口，用于連接 OV5640 攝像頭模塊，可以實現視頻采集功能

按鍵

4 個用戶按鍵

LED 燈

5 個用戶 LED（1 個在核心板，4 個在擴展板）

電源

5V，2A 供電

FPGA 開發板

1 塊

下載器

1 套

Mini USB 線

1 根

5V 電源

1 個

透明保護板

1 塊

尺寸大小

130mmx 90mm

疊層數量

核心板 8 層 PCB 板設計，擴展板 4 層 PCB 板設計
