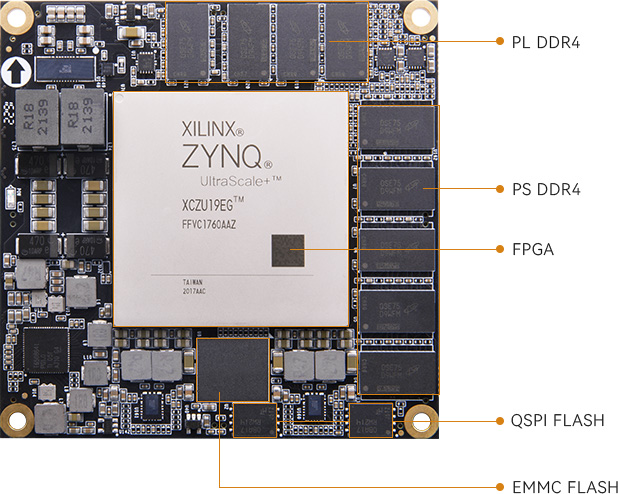

核心板

ACU19EG

FPGA 型號

XCZU19EG-2FFVC1760I

內核 CPU

ARM Cortex?-A53 x4, 1.333GHz，雙核 Cortex?-R5, 533MHz

芯片 GPU

Mali?-400 MP2

核心板內存

PS 端 DDR4 5GB，72bit，2400Mbps，支持 ECC
PL 端 DDR4 4GB，64bit,  2400Mbps

PS 端高速連接

PCIe Gen2 x 4，2 x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ethernet

PS 端一般連接

2x USB 2.0，2x SD / SDIO，2x UART，2x CAN 2.0B，2x I2C, 2x SPI，4x 32b GPIO

芯片級別

工業級 -40°c~85°c

Logic Cells

1,143K

Flip-Flops

1,045K

LUTs

523K

Distributed RAM

9.8Mb

Block RAM

34.6Mb

UltraRAM

36.0Mb

CMTs

11

DSP Slices

1,968

150G Interlaken

4

100G Ethernet

4

PL PCIE Gen 3

PCIE Gen3 x5

PL GTH

12.5Gb/s x32

PL GTY

28.21Gb/s x16

PL HP I/O

 240 個

PL HD I/O

96 個

eMMC FLASH

32GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備

QSPI FLASH

128MB, 可以作為系統的啟動設備來存儲系統的啟動鏡像

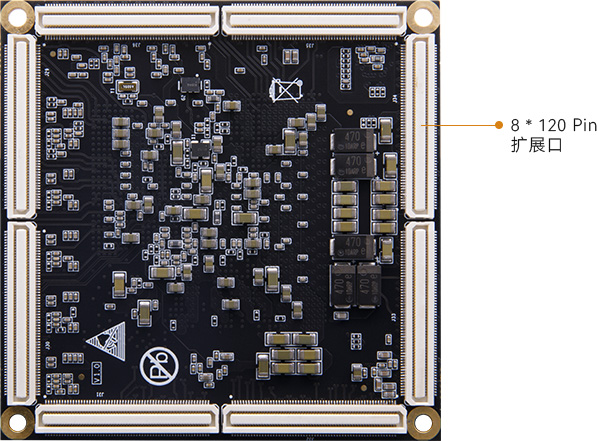

擴展口

8 路120 針 0.5mm 間距擴展口，接松下高速工業級板對板連接器

晶振

1 個 RTC 實時時鐘為 PS 系統的提供 32.768KHz 的實時時鐘源
1 個單端 33.333MHz 晶振提供給 PS 系統時鐘輸入
1 差分 200MHz 晶振提供給 PL 邏輯、DDR4 參考時鐘

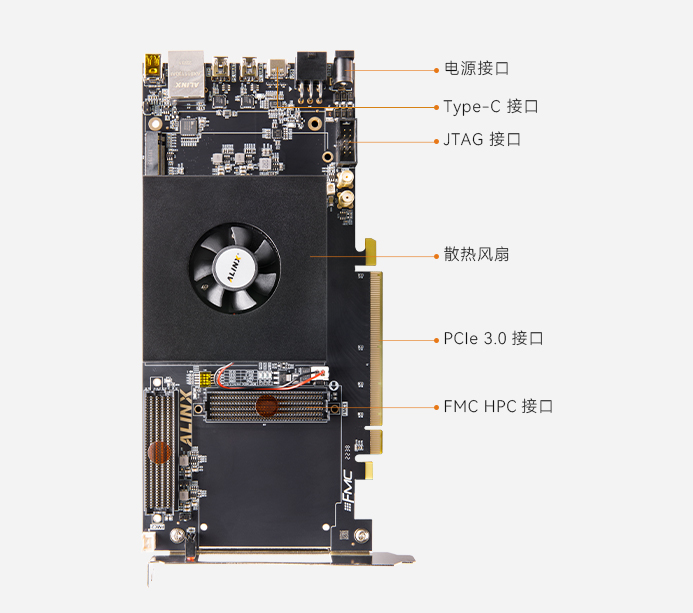

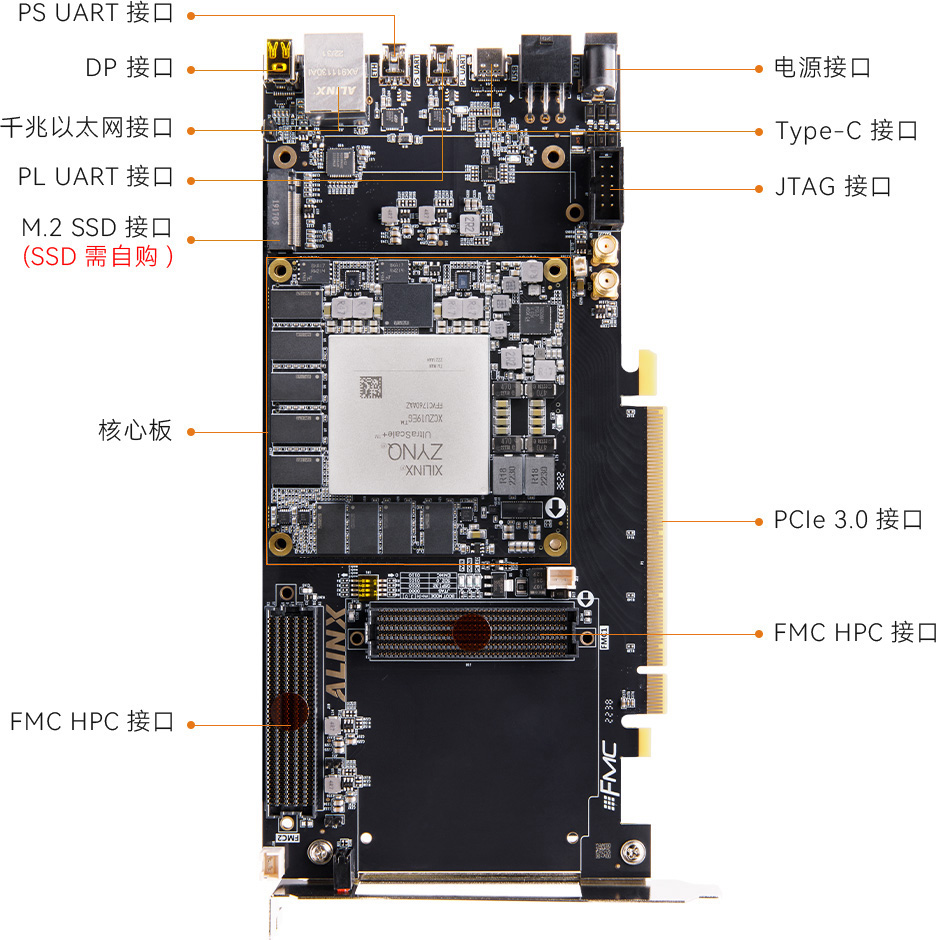

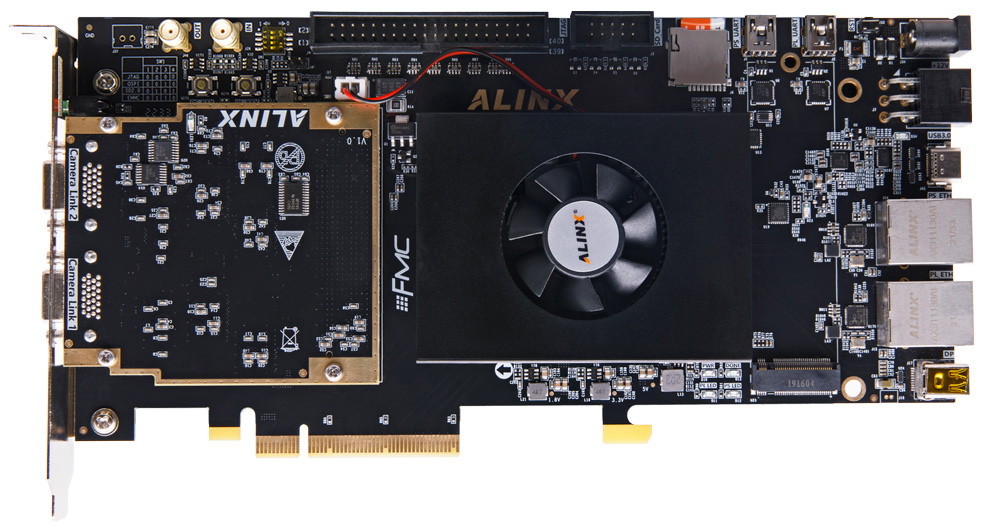

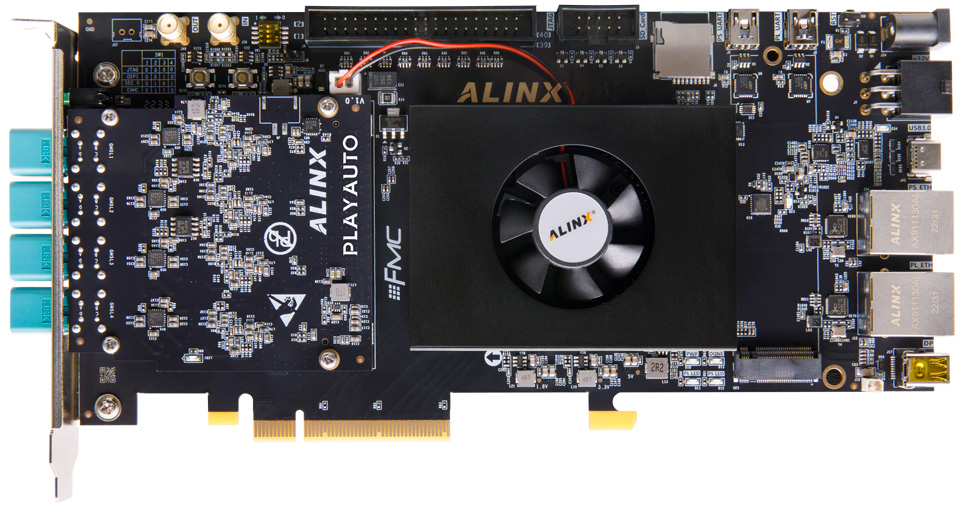

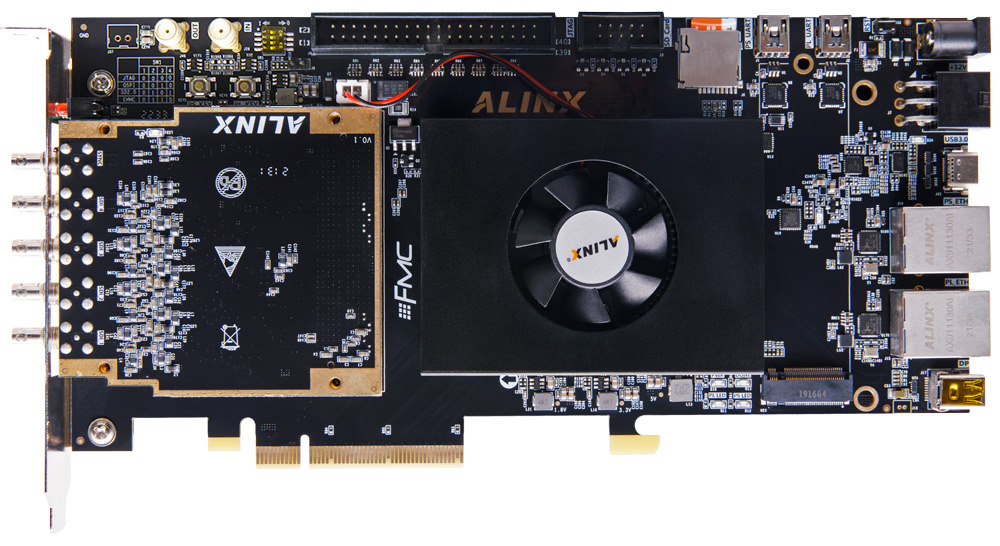

FMC 擴展口

2 個標準 FMC HPC 擴展口，外接 ALINX 各種 FMC 子板（HDMI 輸入輸出模塊，雙目攝像頭模塊，高速 AD 模塊等）

PCIE 3.0 接口

1 路 PCIE 3.0 x16 的接口，用于跟 PC 之間 PCIE 數據通信

DP 輸出接口

1 路標準的 Display Port 輸出顯示接口，用于視頻圖像的顯示， 最高支持 4K@30Hz 或者 1080P@60Hz 輸出

Type-C 接口

1 路 USB3.0 Type-C 接口，支持 HOST，SLAVE，OTG 三種模式

M.2 接口

1 路 PCIE x 1 標準的 M.2 接口，用于連接 M.2 的 SSD 固態硬盤， 通信速度高達 6Gbps（ SSD 固定硬盤需自購）

USB 轉串口

2 路 Uart 轉 USB 接口，PS 和 PL 各 1 路 用于和電腦通信，方便用戶調試

以太網接口

1 路 10/100M/1000M 以太網 RJ45 接口，和電腦或其它網絡設備進行以太網數據交換

差分時鐘

2 路 156.25M 差分參考時鐘輸入

JTAG 口

10Pin 2.54mm 標準 JTAG 口，用于 FPGA 程序下載和調試

溫度傳感器

1 片溫度傳感器芯片 LM75A ，檢測周圍環境溫度

EEPROM

1 片 IIC 接口的 EEPROM 24LC04

RTC 實時時鐘

1 路內置的 RTC 實時時鐘

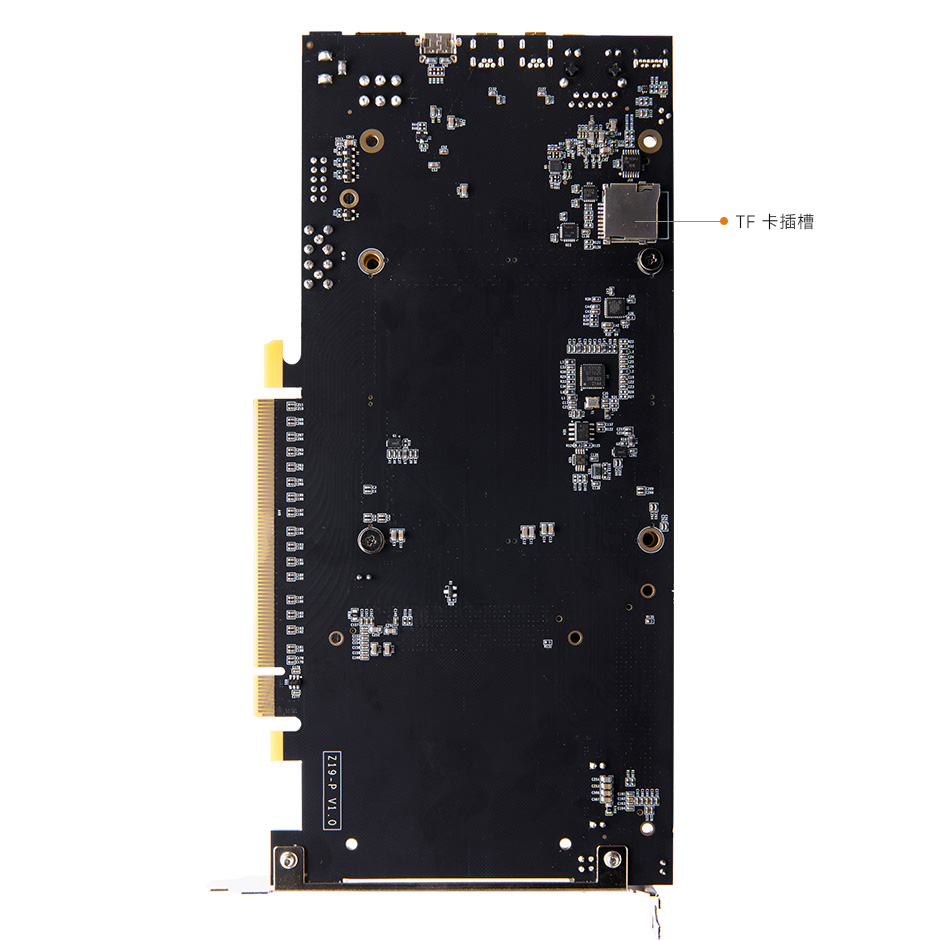

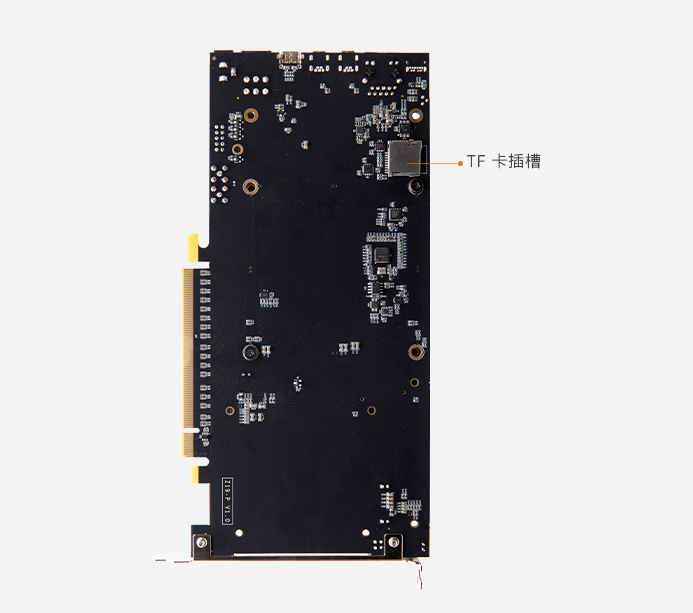

TF 卡槽

1 路 Micro SD 卡接口，用于存儲操作系統鏡像和文件系統

LED 燈

1 個電源指示燈，2 個用戶指示燈，1 個 DONE 配置指示燈

輸入電壓

+12V 電壓輸入

供電

12V/5A 供電

輸入電流

5A 最大電流

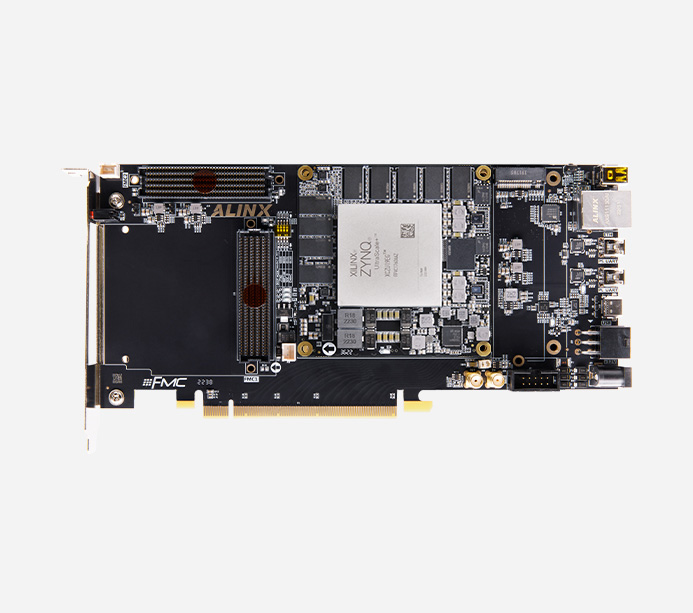

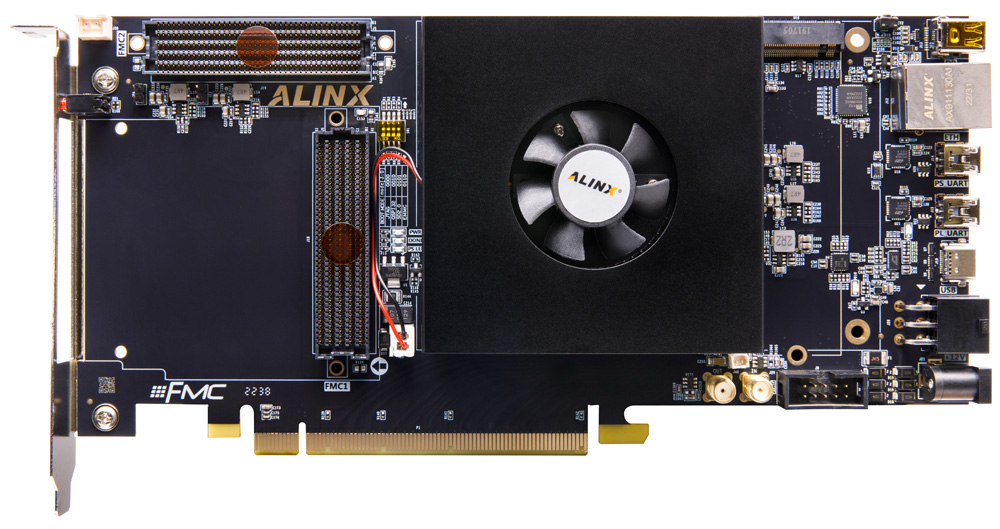

FPGA 開發板

1 塊

散熱風扇

1 個

Mini USB 線

1 根

USB 下載器

1 套

12V 電源

1 個

PCIe 擋板

1 塊

TF 卡

1 個

讀卡器

1 個

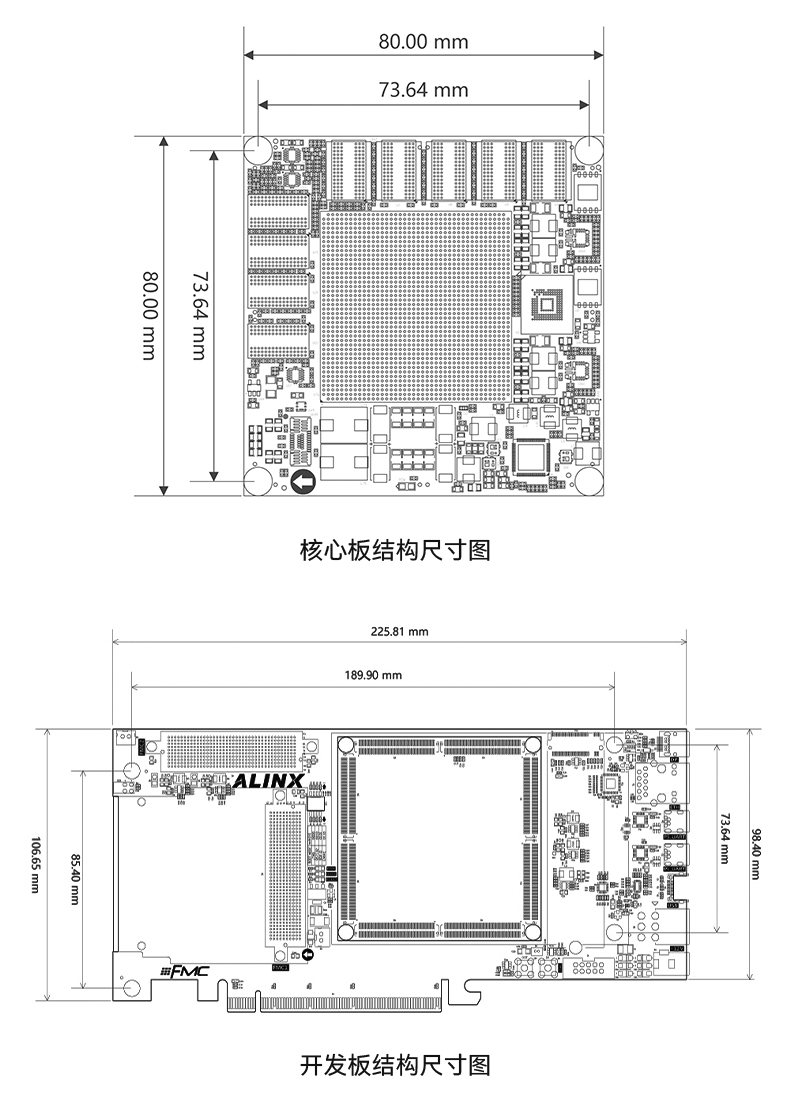

尺寸大小

225.81mmx 106.65mm

疊層數量

核心板 16 層 PCB 板設計，擴展板采用 12 層 PCB 板設計 預留獨立電源層和 GND 層
