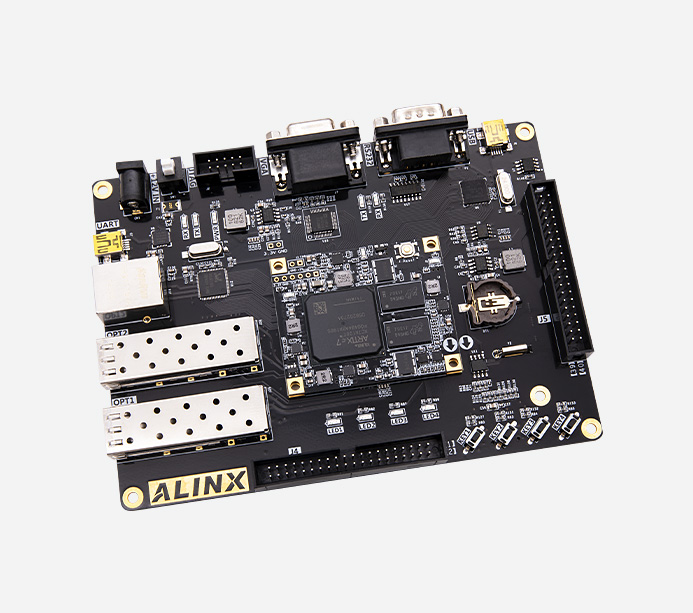

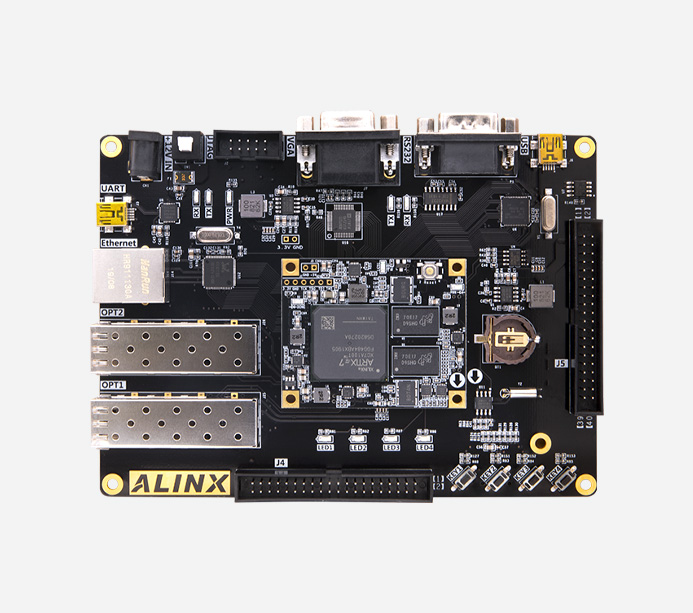

型號

XC7A100T-2FGG484I

邏輯單元

101440

查找表

15850

觸發器

126800

Block RAM

4860Kb

DSP 處理單元

240

QSPI FLASH

128Mb

DDR3

 1GB

IO 總數

180 個

可調電壓 IO

100 個

Logic cells

101440

模數轉換 / XADC

1 個 12bit 1Mbps AD

溫度等級

工業級

速度等級

-2

有源差分晶振

2 個

差分對數量

48 個

DDR3

2 片 512MB，32bit 總線，數據速率 800Mbps

QSPI Flash

1 片 16MB QSPI FLASH，可用作 FPGA 用戶數據的存儲

晶振

高精度 LVDS 有源差分晶振，1 個是 200MHz 給系統提供穩定的時鐘源，1 個是 125MHz 為 GTP 收發器提供穩定的時鐘輸入

收發器

4 路 GTP，每路高達 6.6Gb/s，適合光纖通信和 PCIe 數據通信

光纖接口

2 路 SFP 高速光纖接口，每路的光纖數據通信接收和發送的速度高達 6.6Gb/s

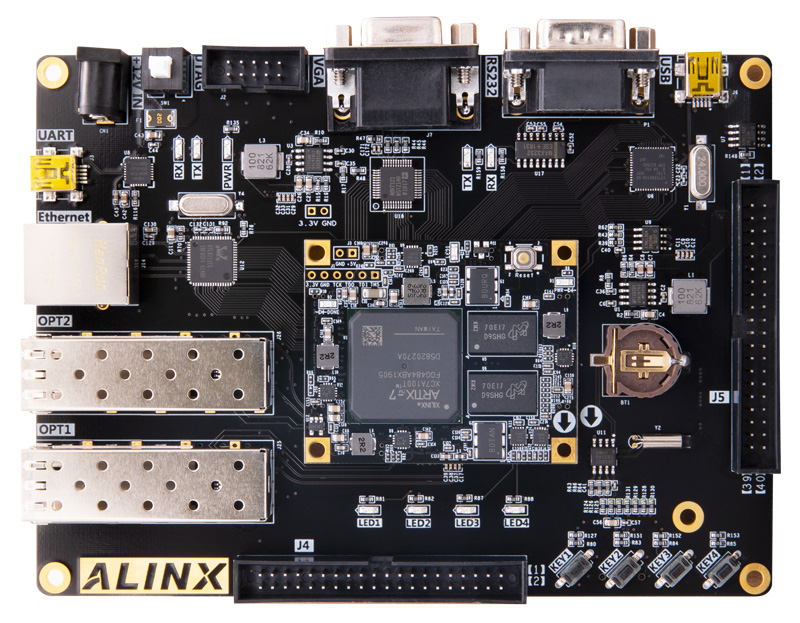

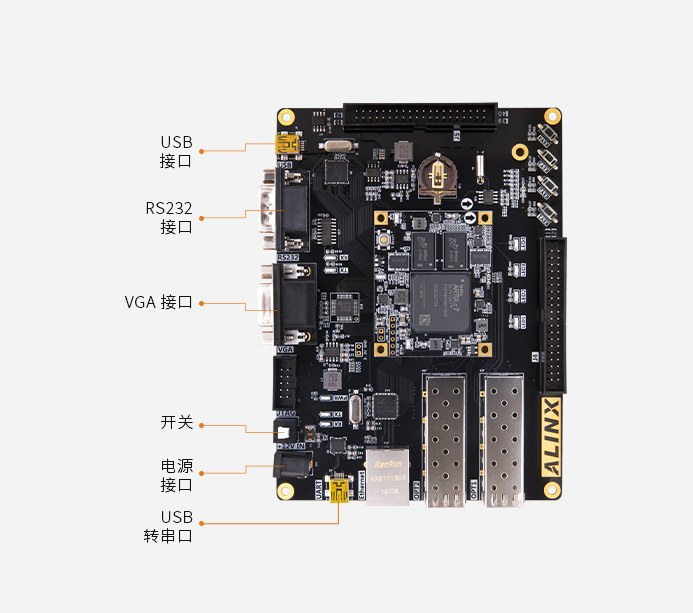

以太網接口

1 路 10 / 100M / 1000M 以太網 RJ-45 接口，進行以太網數據交換

JTAG 口

10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試

VGA 接口

1 路 VGA 輸出接口，16 位色的 VGA 模擬輸出，RGB565 格式

RS232 接口

1 路 RS232 接口，用于和電腦或者其它設置之間的數據通信

USB 2.0 接口

1 路 USB 2.0 接口，用于和 PC 之間的 USB2.0 高速通信

USB 轉串口

1 路 USB Uart 接口，用于和電腦通信，方便用戶調試

RTC 實時時鐘

板載 RTC 實時時鐘，配有電池座，電池的型號為 CR1220（ 電壓為 3V，電池需另購 ）

EEPROM

板載一片 IIC 接口的 EEPROM 24LC04

SD 卡座

1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式

LED

5 個用戶 LED（ 1 個在核心板，4 個在擴展板 ）

按鍵

4 個用戶按鍵，1 個復位按鍵(在核心板）

40 針擴展口

預留 2 個 40 針 2.54mm 間距的擴展口，可以外接黑金的各種模塊 （ 雙目攝像頭，TFT LCD 屏，高速 AD 模塊等等 ）。擴展口包含 5V 電 源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路。

輸入電壓

+12V 電壓輸入

供電

12V / 3A 供電

輸入電流

3A 最大電流保護

FPGA 開發板

1 塊

散熱片

1 個

Mini USB 線

1 根

USB 下載器

1 套

12V 電源

1 個

透明保護板

1 塊

尺寸大小

核心板 55mm x 45mm，擴展板 150mm x 110mm

疊層數量

核心板 10 層 PCB 板設計，擴展板采用 4 層 PCB 板設計
