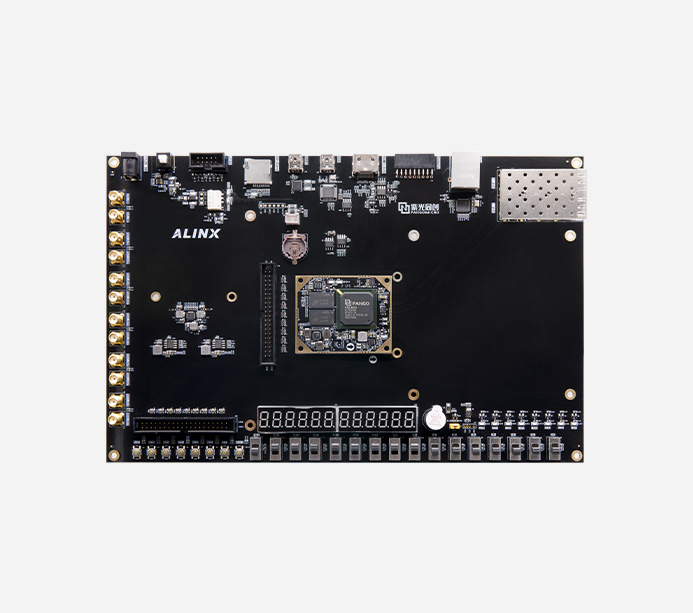

芯片型號

PGL50H-6IFBG484

芯片級別

芯片速度等級為 6，芯片溫度等級為工業級

觸發器 (FF)

64200

查找表 LUT5

42800 (LUT5=1.2LUT4)

DRM (18Kbits)

134

APM 單元（乘法器）

84

PCIe Gen2 x 4

1

HSST

4 路，6.375Gb/s max

時鐘資源 PLL

5

AES 模塊

1

DDR3

2 片 512MB 共 1GB，32bit

QSPI Flash

1 片 16MB QSPI FLASH

晶振

1 個 125MHz 有源差分晶振
1 個 50MHz 差分晶振

光纖接口

2 路 SFP 光纖接口，實現 2 路高速的光纖通信,每路光纖 數據通信接收和發送的速度高達 6.375Gb/s

HDMI 輸出

1 路 HDMI 輸出，支持 1080P@60Hz 輸出，支持不同格式

以太網接口

1 路千兆以太網接口，和電腦或其它網絡設備進行數據交換

40 針擴展口

預留 2 個 40 針 2.54mm 間距的擴展口，可以外接 ALINX 各種模塊（ 雙目攝像頭，液晶屏，AD 模塊等 ）擴展口包含 5V 電源 1 路，3.3V 電源 2 路，地 3 路，I/O 口 34 路

USB2.0 接口

1 路 USB2.0 接口，用于開發板和 PC 之間的高速通信

Uart 接口

1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試

CMOS 接口

1 個 18 針攝像頭接口，可以接 500 萬 OV5640 攝像頭

SMA 接口

6 對 SMA 差分接口，1 對 HSST 參考時鐘輸入端口，2 對 HSST 發送端口和 2 對 HSST 接收端口，1 對可用于外部時鐘輸入，可用于接單端時鐘或差分時鐘輸入信號

JTAG 口

1 路 10 針標準 JTAG 口，用于 FPGA 程序的下載和調試

數碼管

板上集成了 12 位數碼管，可以動態顯示 12 位數字

溫度傳感器

1 片溫度傳感器芯片 LM75，檢測周圍環境溫度

EEPROM

1 片 IIC 接口的 EEPROM 24LC04

RTC 時鐘

1 路 RTC 實時時鐘，配有電池座，電池的型號為 CR1220

SD 卡座

1 路 Micro SD 卡座，用于 FPGA 對 SD 卡數據讀寫和存儲

LED 燈

8 個用戶 LED 燈

按鍵

8 個用戶按鍵

撥碼開關

16 路拔碼開關，可用于模擬多路信號輸入

繼電器

2 路繼電器輸出，可用于信號物理隔離測試。

蜂鳴器

1 路蜂鳴器，可用于有聲實驗測試。

其他

板上引出了 I2C 和 SPI 接口，可用于客戶連接自己的外設。

輸入電壓

+12V 電壓輸入

供電

12V/3A 供電

輸入電流

3A 最大電流

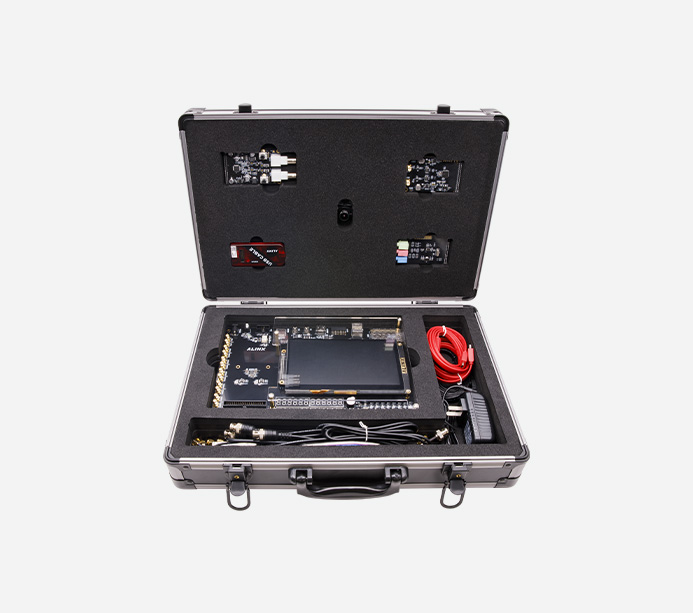

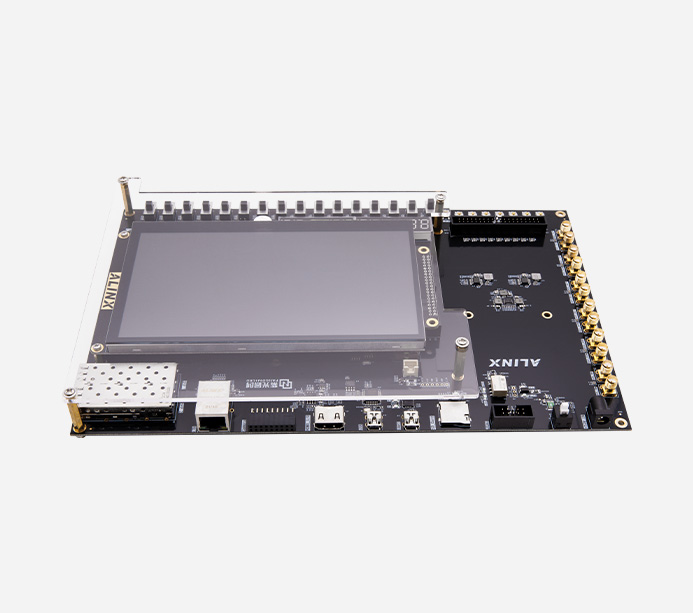

AXP50

1 塊

AN970

1 個

AN9238

1 個

AN9767

1 個

AN5640

1 個

AN831

1 個

USB 下載器

1 個

以太網線

1 根

光纖線

1 根

TF 卡

1 個

讀卡器

1 個

SMA 轉 BNC 線

2 根

Mini USB 線

2 根

10 針 JTAG 排線

1 根

BNC 線

2 根

SMA 彎頭連接線

4 根

12V 電源

1 個

透明保護板

1 塊

尺寸大小

280mmx 180mm

疊層數量

核心板 14 層 PCB 板設計，擴展板 8 層 PCB 板設計，預留獨立電源層和 GND 層
